水阻柜阻值在设定的时间内自动实现由大到小的无级变化,从而使加在电动机定子/转子上的端电压逐步升高,当电动机的转速接近额定转速时,水电阻自动切除,投入全压运行,从而实现电动机的低电流平稳软起动

1、水电阻部分:

水电阻,又称液体电阻,它是水阻柜的核心部件之一。

既然是水电阻,它就要通电,且水是液体,要想做成电阻,就必须要容器,而且这个容器要绝缘,不然水阻通电,岂不漏电?

水电阻承载的容器就是水箱,水阻柜的水箱是采用高分子聚合材料制作而成。

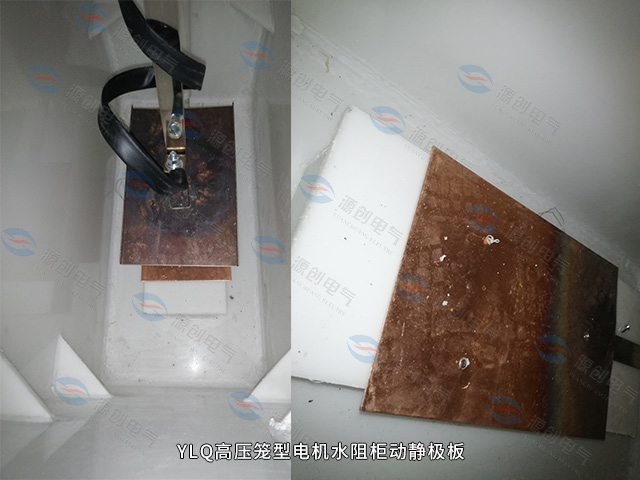

光有水箱还不行,电阻都有引脚,连接电路的,水电阻也用,那就是极板,水电阻的极板是由紫铜板加工而成。

为了满足电动机起动初始电阻值的需要,要调制适当的电阻,由于水导电性能差,需要加入电解质,在电场中形成带电离子,这种电解质我们称为电解粉,我公司电解粉具有纯度高,易溶于水,腐蚀性小等优点。




2、极板传动部分:

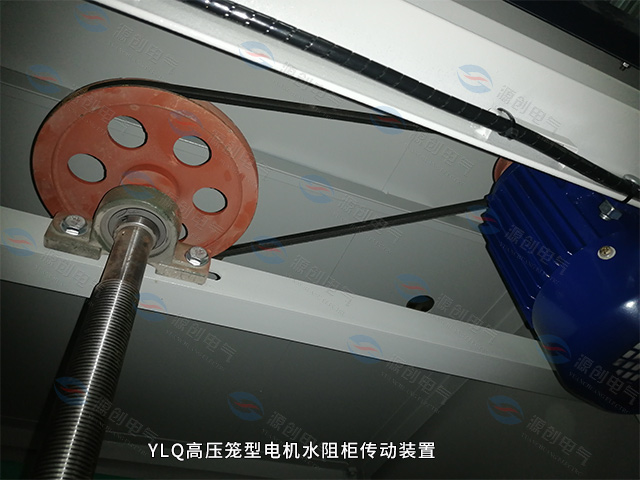

为了解决电阻无极减小变化的问题,将水电阻的极板设计成可以移动调节极板间距的结构,由伺服电机带动丝杆传动,将一极板设计成可以上下移动的极板称为动极板,不能移动的称为定极板,通过丝杆的旋转运动经过极板活动框架结构转换成极板的上下运动,就这样达到水电阻无极变化的目的。




3、电气控制部分:极板的伺服电机需要控制,要用正反转控制电路;调节电机起动时间,需要时间逻辑控制电路,与其它设备联锁,需要联锁电路;极板上下运动,需要限制,有初限位和末限位行程开关加入了电机正反转控制电路,为了极板运动可靠,设计了初限位保护、末限位保护行程开关作为后备行程保护;对于伺服电机装有热继电器作为过载保护;




水电阻主要成分是水,水温度低容易结冰,温度高容易出现大量水蒸气,这两种情况都不利于水电阻的正常工作,因此配置了温度检测仪表进行控制;水电阻的水在运行过程中会自然蒸发,水位下降,动极板容易露出水面,因此需要液位检测开关;水电阻在电机起动完成后需要旁路开关(短接开关),来结束水电阻的任务;为了防止起动失败,还必须有起动超时保护;这些功能是水阻柜的基本功能。



4、壳体部分:水阻柜作为成套的电气设备,水阻柜壳体一般由用8MF型材或角铁焊接而成,高档的也有采用敷铝锌板或不锈钢材料定制,表面为静电喷塑处理,且应满足运输、安装、运行、检修等的机械强度要求。能承受设计规定的额定短路电流产生的热应力和电动力而不损坏,有金属结构的部件,按有关规定可靠连接到柜内接地母线上。

YRQ水阻柜640x480产品图7



设备的布置方便操作,在任何情况下不应妨碍良好的运行性能,柜内空间满足检修要求。装于柜体上的继电器,能防止断路器或其他电器设备正常操作。柜体的结构允许电缆从底部进入柜体。水箱盖板上装有蒸气排放管道通向柜体顶部外面,避免水蒸气急剧聚集而造成爆炸。
