什么是水阻柜?

发布时间:2021-09-02

浏览量:0

发布人:源创大白

现状

       水阻,顾名思义,即水电阻(又被称为液阻柜)。此技术最早发源于日本,在1985年上半年被引进到中国,在当今大容量电机上得到广泛的应用,现阶段比较适合中国的国情。由于电动机直接起动时,起动电流会达到电机额定电流的7~8倍,一般上一级变压器的容量都承受不了,特别是大功率的电机,必须加装起动设备,否则会造成变压器局部下跳闸。

      早先的起动设备,主要有:电阻器起动和频敏起动等。电阻器起动通过切换电阻的数量,改变串入电机的电阻,由于切换电阻属于有级调速,所以切换瞬间冲击较大。频敏起动据说是谐波成分比较大。

      随着技术的逐步进步,后期发展的水阻起动,由于属于无级调节,所以起动过程较平滑,切换无冲击电流等等优点。


工作原理

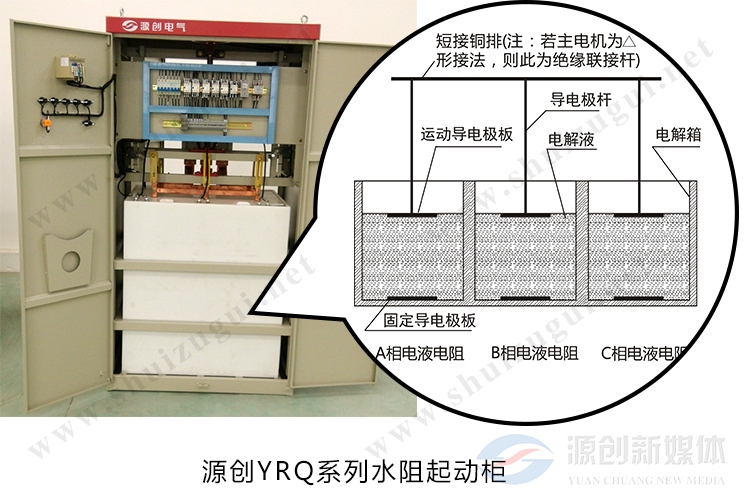

在被控绕线电动机的转子回路中串入特殊配置的电解液作为电阻,并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求,从而使电动机在获得最大起动转矩及最小起动电流的情况下均匀升速,起动结束,电气开关短接转子回路。【点击查看原理详细说明


分类

按照电机的不同,分为两种水阻:

一种是转子串水阻,即电机属于绕线式电机,即转子回路未短接。此时通过改变起动过程中转子回路的电阻值来逐步实现软起动
二是定子串水阻,即电机属于鼠笼型电机,即转子回路在电机内部已短接。此时通过改变起动过程中定子回路的电阻值来逐步实现软启动

按照实现方式的不同,分为两种水阻:

一种是温度改变阻值大小,即在启动过程中,由于液体内部的电解液随着液体温度的升高,电解液分子活动加剧,使电阻值逐步减小,逐步改变机端电压,使之达到软起动的目的。
二是通过柜内增加极板升降电机,匀速的改变输入输出极板之间的距离,改变电阻值的大小,逐步改变机端电压,使之达到软起动的目的。

其中若是温度改变阻值大小,主要属于定子串水阻系列。

若通过极板升降电机改变阻值大小,则定子和转子串水阻都可。
