进相器的工作原理_源创电气

发布时间:2023-09-09

浏览量:0

发布人:源创大白

很多人都听说过进相器,也知道进相器是一种无功补偿装置,但对进相器具体有什么作用?进相器原理是什么?主要用于什么场合? 却并不是太清楚,下面给大家介绍进相器的作用及原理

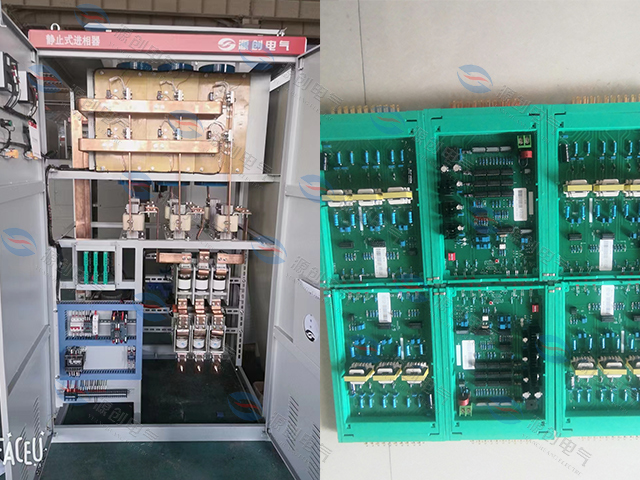

LP静止式进相器-640x480图3



进相器可广泛适用于钢铁、木业、糖厂、橡胶业、冶金、矿山、水泥、化工、造纸、制药等行业大中型绕线式异步电机的变负载状态或者恒负载状态的75~10000kW大中型绕线式异步电动机就地补偿

如:球磨机、轧钢机、压榨机、风机、水泵、破碎机、压缩机等。进相器一般分为两种,一种是静止式进相器


静止式进相器主要有以下特点:

1、可使电功率因素提高到095以上,无功降低60%-70%

2、降低定子电流10-20%,降低线损、铜损20-30%

3、无触点、无机械转动、无环流运行,综合性能优于自激式进相机

4、功率因素的补偿区间更宽。能延伸至电机本身。

5、节能降耗显著,半年左右可收回成本。



我公司生产的LP系列静止式进相器,它是大中型绕线式电机无功就地补偿的高新产品,适用于各行业90-6000kw绕线式电动机。

它采用选项进的交-交变频技术和微机控制技术,可自动跟踪电机的实时运行状态,自动调整相关参数,使电机时刻处于最佳补偿状态,极大范围的降低定子电流,电机温升显著下降,延长了电机的使用寿命,并具备故障自动保护功能,维修保养不影响生产,是替代传统补偿设备的理想产品。

 LP静止式进相器-640x480图4



另一种是变负载进相器,变负载进相器有以下特点:



采用了先进的交-交变频技术和微机自动控制技术、高灵敏度电子测量技术和锁相环相位锁定技术,可自动跟踪电机负载运行状态的变化,适时检测电机的反电势。



变负载状态降低电机定子电流10%-80%,降低线损、铜损20%-50%;恒负载状态降低电机定子电流10%-20%,降低线损、铜损20%-30%。



节能降耗显著,进相后可使电机功率因数提高到0.95以上,节约无功功率80%以上,其卓越的补偿效果是普通进相器无法与之相比拟的。



具有软进相功能,电机及机械设备无冲击,延长了软进相器和电机及机械设备的使用寿命。

电机温升显著降低,过载能力及运行效率大大提高,从而延长电机的使用寿命。



自动跟踪电机运行工况的变化,自动调整叠加于转子回路中附加电动势的幅值,自动调整相关参数,从而使电机的无功补偿始终保持最佳的补偿效果。



补偿特性优于电容和现有的进相器补偿,既提高了线路的功率因数,同时也提高了电机自身的功率因数。



具有故障自动保护功能,操作简单,维修保养不影响生产。



LVP进相器-640X480产品展示1

我公司生产的LVP系列变负载进相器,它是运用脉宽调制交-交变频技术和微电脑自动控制技术相结合而研制开发的一种高新技术产品,属于国家科技部科技型创新重点支持领域。

该产品是专为大中型绕线式异步电动机专用的无功功率就地补偿装置,其显著特点是:能广泛应用绕线电机在各种负载状态,变负载状态在载荷突变二倍以上额定量工况下的功率因数补偿,完全实现了大中型绕线式异步电动机的节能降耗,突显出传统的无功功率补偿装置无法比拟的优势。

它是串接在电机转子回路中,通过改变转子电流与转子电压的相位关系,进而改变电机定子电流与电压的相应关系,达到提高电机自身的功率因数和效率及过载能力、降低电机定子电流、降低电机自身损耗的目的。
