软启动器工作原理

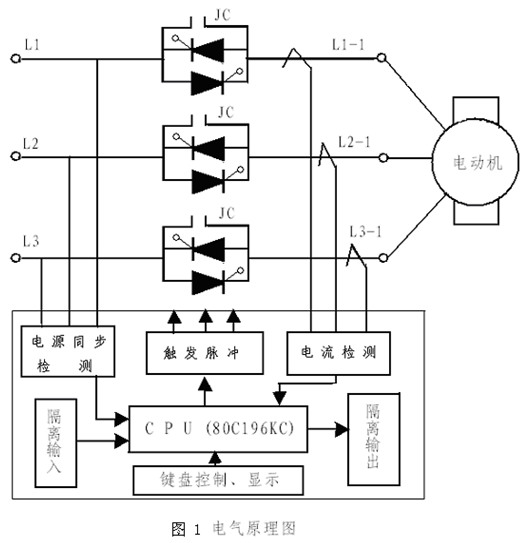

软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间，这种电路如三相全控桥式整流电路，使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

软启动器的简介

软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的电机控制装置，不仅实现在整个起动过程中无冲击而平滑的起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。

软启动器的由来

软启动器于20世纪70年代末和80年代初投入市场，采用软启动器，可以控制电动机电压，使其在启动过程中逐渐升高，很自然地控制启动电流，这就意味着电动机可以平稳启动，机械和电应力降至最小。

软启动器的功能

过载保护功能：软起动器引进了电流控制环，因而随时跟踪检测电机电流的变化状况，通过增加过载电流的设定和反时限控制模式，实现了过载保护功能，使电机过载时，关断晶闸管并发出报警信号。

缺相保护功能：工作时，软起动器随时检测三相线电流的变化，一旦发生断流，即可作出缺相保护反应。

过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度，一旦散热器温度超过允许值后自动关断晶闸管，并发出报警信号。

测量回路参数功能：电动机工作时，软启动器内的检测器一直监视着电动机运行状态，并将监测到的参数送给CPU进行处理，CPU将监测参数进行分析、存储、显示。

软启动器的特点

在结构上采用电动机软启动器作为控制输出执行元件，控制逻辑用PLC 可编程控制器实现，使得系统结构简单明了，采用数字监控和数字设定，提高了控制系统的可靠性，也便于维护，同时具有外控功能，可根据使用情况进行连接，方便控制。

软启动器的作用

软启动技术就是一种控制和启动电机的新兴技术，并积极的应用在了企业生产活动之中，这种技术能够平滑启动电机，能够很好的降低电压，还能够对电机进行补偿与变频，从而有效地减小电机启动对电网以及相关设备的不良影响，从而有效的保护各种相关设备。
