高压固态软启动柜的6大模块部件详细介绍

高压固态软启动柜的6大模块部件介绍，让您深入了解高压软启动柜，那么这6大模块部件具体指哪些呢？具体指的是：可控硅模块、光纤触发部件、真空开关部件、信号采集与保护部件、可控硅保护部件、系统控制与显示部件，他们分别布置在一台软启动柜的什么位置？这些部件里包含了哪些元器件，又起到什么作用？现在襄阳高压固态软启动柜厂家源创电气为您介绍！

高压固态软启动柜6大模块和部件的详细介绍：

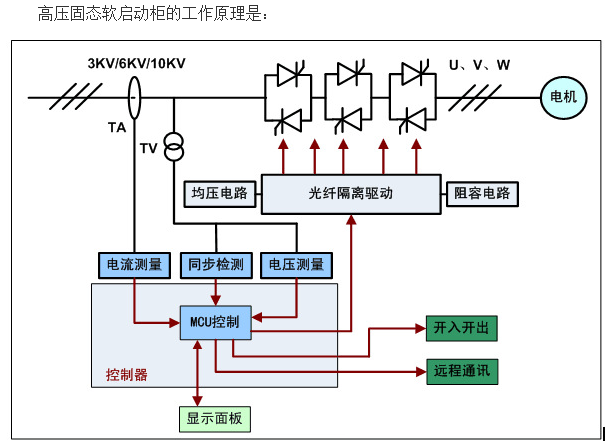

完整的高压固态软起动装置是一个标准的电机起动、保护装置，用来控制和保护高压交流电机。标准的高压固态软启动柜主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。

控硅保护部件：主要包括由RC 网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。

真空开关部件：在起动完成后，三相真空旁路接触器（或真空断路器）自动吸合，电动机投入电网运行。

信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。

系统控制与显示部件：32位ARM 核微控制器执行中心控制、LCD 液晶触摸屏显示，可显示三相电压、电流，故障信息、运行状态等。

高压固态软启动柜中的6大模块也可以说是高压固态的6大核心元器件，主要由这6个部份组成，如果您了解了这六个部份，也就对软启动了解到90%，再进行选择软启动，不管是价格，性能，结构都能很好的把握！
