进相器工作原理 静止进相器原理图

发布时间:2017-05-17

浏览量:0

发布人:未知

  襄阳源创电气有限公司小王告诉我们:静止式进相器是一种专用于绕线电机的新型无功功率补偿装置,采用先进的交-交变频技术和单片机技术,是机电一体化的产物。静止式进相器已被国家经贸委认定为国家重点产品,经在几千家企业应用,受到了用户的好评。

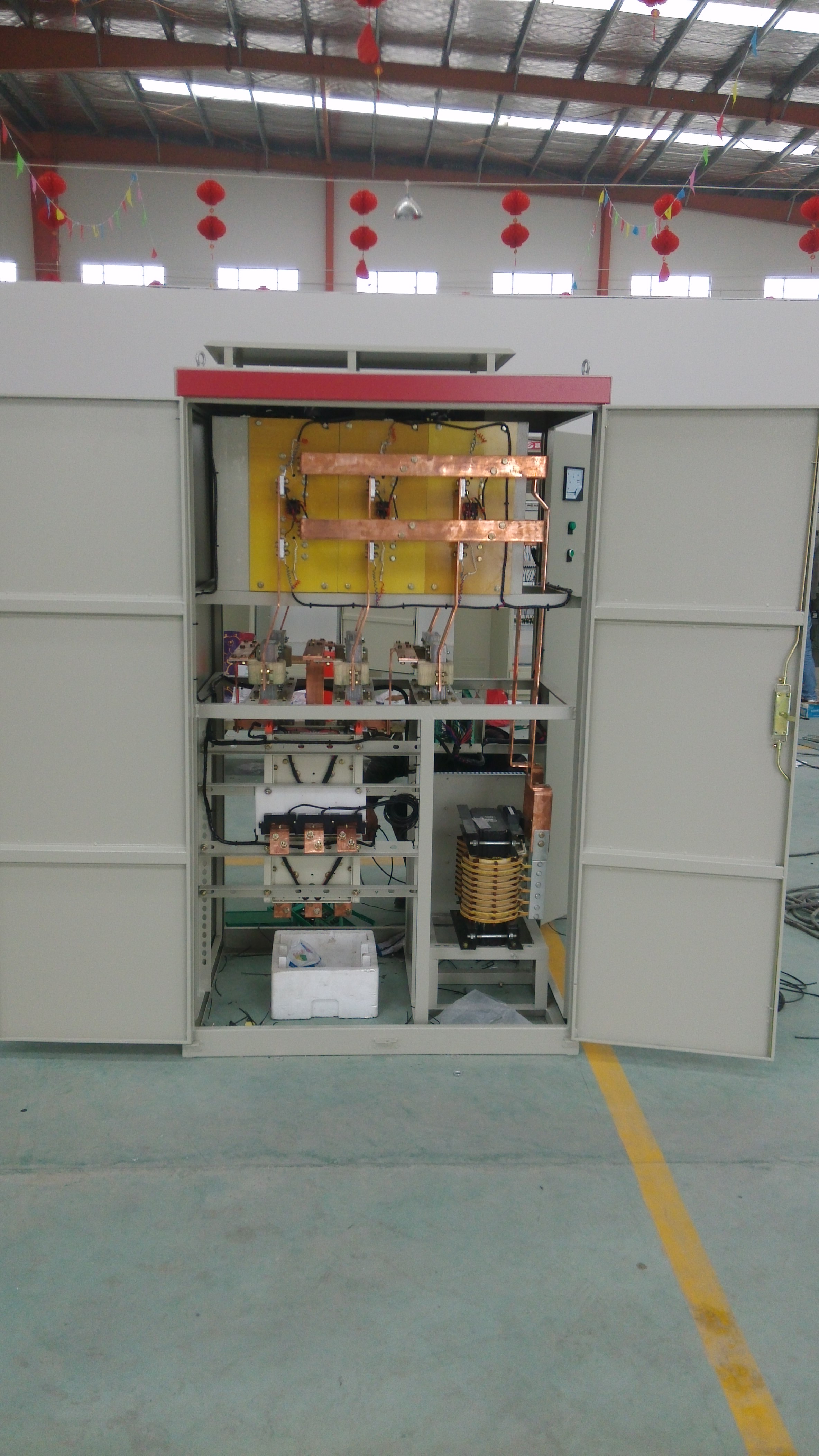

进相器



  一、静止式进相器的工作原理



  静止式进相器的原理框图如下:



  静止式进相器是串接在转子回路中对电机起作用的。电机运行时,进相器采集电机转子电流信号和同步电压信号,经微处理器CPU进行数据和相位处理,控制和调整可控硅的触发信号,使可控硅组成的交—交变频器将降压后的工频电源变为和转子电流同频率,相位滞后90°的附加电势加在电机转子回路中。转子的电流和电压相位因此改变,通过磁场进而改变电机定子的电流与电压的相位角,使电机的功率因数提高,得到补偿。



  二、静止式进相器补偿原理



  电机在某一负载下运行时,其转子电流为I2e、定子电流为I1e,向量图如下所示。






  激磁电流Im由关系式Im=I1e-I2e,从向量图可得出Im。当在转子回路串接静止式进相器的附加电势后,转子电流的相位变为图中的I2。由于负载不变,激磁电流Im不变。此时的电子电流I1由关系式I1=Im+I2,从向量图可得出I1,如图所示。从图中可以看出I1的功率因数角和幅值都比I2e小,说明电机的功率因数有所提高,定子电流有所下降。这正是静止式进相器所要达到的对电机补偿的目的。



  LP系列静止式进相器是大中型绕线式电机无功就地补偿的高科技产品,适用于各行业90~10000kw高低压绕线式异步电动机。LP系列静止式进相器的优良性能主要表现在以下几个方面:



  1)采用先进的交交-变频技术和微机控制技术,可靠性高。



  2)可使电机功率因数提高到0.95~0.99之间的范围,无功功率降低60%上。



  3)降低电机定子电流l0%~20%,降低线损、铜损20%-30%。



  4)电机温升显著降低,效率及过载能力大大提高,电机使用寿命延长。



  5)补偿性能远优于电容补偿:不只是提高了线路的功率因数,更重要的是提高了电机本身的功率因数。



  6)综合性能优于旋转式进相机:微机控制,可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果佳;无转动部件,因而适应环境的能力更强。



  7)因效率提高而节能效果显著。



  8)具有故障自动保护功能,操作简单,维修保养不影响生产。



  LP系列静止式进相器的应用范围极为广泛,在水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中用作各种负载的绕线式异步电机的无功就地补偿设备,如:◆球磨机◆风机 ◆压榨机◆破碎机◆压缩机◆轧钢机◆撕解机◆热磨机
