进相器工作原理图,进相器接线图

发布时间:2017-05-11

浏览量:0

发布人:未知

 静止式进相器串接在电机转子回路中,通过改变转子电流与转子电压的相位关系,进而改变电机定子电流与电压的相位关系,达到提高电机自身的功率因数、降低电机定子电流的目的。这种方式,大大改善了电机的运行状况,显著降低了电机自身的损耗。目前广泛应用于各行业高低压交流绕线异步电动机无功功率就地补偿及建材、冶金等行业的球磨机、水泵等设备上。

  进相器进相机,进相器原理图,进相器图片

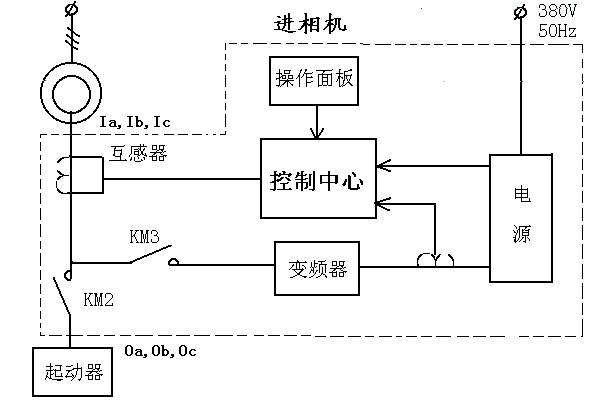

进相器接线图

  LP静止进相器接线图

  LP静止进相器通过检测电机转子回路电流的变化,经过控制器的智能化处理,能自动跟踪电机转速的变化,控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF,施加到绕线式异步电动机的转子绕组上,以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高(如图2所示),从电网吸取的无功功率大大减少,定子电流大幅度降低。
异步电动机电流相量图



  a.不接进相器                         b.接入进相器

  异步电动机电流相量图

  进相器补偿特性

  LP系列型静止进相器的补偿特性如图示:

  随着补偿电压的逐步升高,定子侧的无功功率逐渐减小,功率因数逐步上升,定子电流逐渐减小。当补偿电压高到一定值后,定子侧的无功功率减小到接近于零,功率因数上升到近似于1,而电机的输出功率维持不变。
LP系列型静止进相器的补偿特性
