YRQ水电阻串入后的机械特性

发布时间:2023-03-17

浏览量:0

发布人:源创大白

在工业生产中,绕线式异步电动机被广泛应用,而它在启动时造成的电网激荡,也让周边的用电设备颇受影响,同时过载的电流也会损害电动机本身。

为了解决这些问题,我们在电网电压及频率不变的前提下,在转子回路中串入电阻(一般使用的就是YRQ系列水阻柜),可以明显改善电动机的起动转矩,其机械特性如下图所示。


电动机串入YRQ水阻柜后机械特性变化曲线图


从上图我们可以看出,在绕线式电动机转子回路串入适当的电阻,一方面可以减小起动电流,另一方面又可以增加起动转矩,由此可见我们若能让串入转子回路中电阻随电动机转速增加而相应减小,那么我们就能在起动过程中始终使电动机获得较大起动转矩及小起动电流。


YRQ系列液体电阻起动器就是利用这一原理,在被控绕线电动机的转子回路中串入特殊配制的电解液作为电阻,并通过调整电解液的浓度及改变两极板的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求,从而使电动机获得大起动转矩及小起动电流,进而平稳起动。

具体工作过程是:在主电机起动前,液体电阻自动投入;主电机起动时,动极板在一小功率伺服电机的带动下缓慢移动,改变两极板之间的距离,使串入转子回路的液体电阻阻值变化满足上述条件,电机转速升高。当两极板之间距离小时,电机转速达到额定转速,将液体电阻短接,完成起动过程,转入运行状态。



从上述过程可以看出,在其他条件不变的情况下,由于串入转子回路中的液体电阻的阻值近似满足了电机机械特性的要求,所以起动转矩基本保持大,电流基本保持在较小水平,其起动时起动特性曲线如下图。

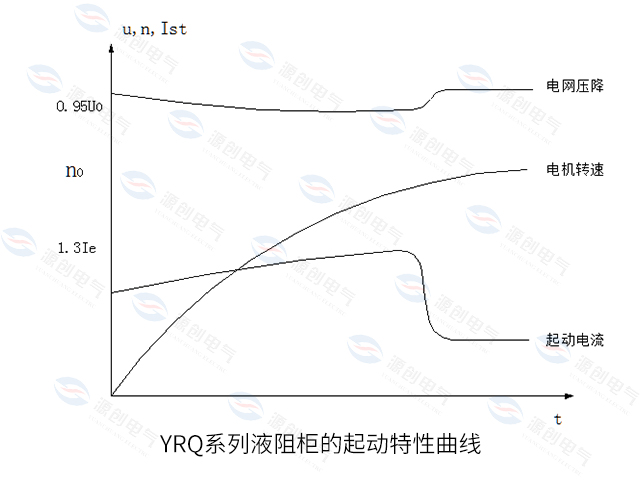

YRQ系列液阻柜的起动特性曲线

使用YRQ系列液体电阻起动器可以使电动机在起动过程中,加速均匀,电流冲击小,起动过程平稳,电网压降小。
