水阻柜电解液阻值测试方法

发布时间:2022-01-14

浏览量:0

发布人:源创大白

水阻柜又叫液阻柜,是为改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器,它是通过在电机转子回路串入液体电阻,自动无级调整电阻阻值使其由大变小最后为零,进而实现电机降压无冲击地平滑起动。适用于建材、冶金等行业的球磨机、风机、轧机、破碎机、水泵等70-6000KW电动机的重载起动。

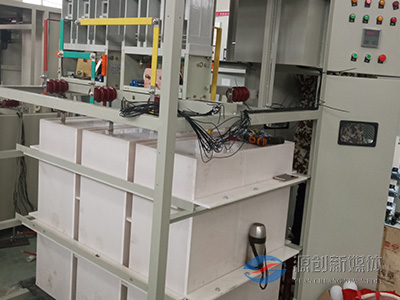

YLQ高压笼型水阻柜


由于不同厂家生产的绕线式和鼠笼式电机功率不同,使用的环境温度存在客观差异,所以也让水阻柜电解液的阻值存在诧异并且在一定范围内进行波动,以下是水阻柜电解液阻值测试方法。

计算公式:电机转子电压/电机转子电流/1.73=X,X是一个计算系数。水阻柜阻值用R表示,R=X/1.2-1.5。我们在调制水阻柜内电解液时,要使三相阻值相同。


如何测R:用一台交流电焊机,其输出端的两根线一根和水阻柜活动极板相连接,这时极板要升到最高位置。一根和滑环的三个头相连接,滑环的三个头要连起来。用钳形电流表测电流,同时用电压表测电焊机输出电压,根据欧姆定律,R=U/I,用测的电压除测的的电流就得出当前水阻柜内电解液的阻值,R的范围在1.2-1.3之间为最理想。


注意事项:水阻柜电解液阻值正常为每年测试一次,如遇特殊情况,电解液溢出等要灵活进行测量。水阻柜液位高度离柜顶50mm为最佳。在配制水阻柜电解液时,一定要搅拌均匀,使三相阻值尽量相同。
