10kv高压开关柜现场安装规范

发布时间:2022-01-14

浏览量:0

发布人:源创大白

10KV 开关柜是供配电系统中一个重要环节。它是将电能输送到用户的一个中转站。无论是工厂还是住宅小区,都是 10KV 配电室。10KV电气设备安装是电气安装工程中一个重要环节。它的好坏是影响一个工程形象的重要部分。


1. 与土建专业配合


基础型钢一般情况是现场制作,由土建完成。所以施工前应与土建专业协调,应对图纸所标注开关柜的尺寸与订货每台开关柜的尺寸进行核实,确认配电柜的安装位置,尺寸。预埋件是否正确,合适,牢固。建筑物(构筑物)有无影响配电柜的安装拜访、操作和检修。如果存在问题,应及时与土建和设计沟通。避免造成不必要的麻烦和浪费。笔者在施工中就遇到过,因设计有误,后部没有预留操作空间,无法接电缆和检修。最后,基础地脚整体前移,也整体前移,造成延误工期和浪费。


2.制作


2.1 制作


基础型钢一般情况现场由土建完成,所以施工前应与土建协调,应对图纸的尺寸与订货图,每台柜的尺寸进行核实。首先对基础型钢进行校平。放在水泥基础上后,用水准仪进行测量,先测出型钢基础自然横放最高标高点然后把这点固定,再把其他个点标高固定于此标高相同即可,可以垫些垫铁电焊,全部标高调整好后复测一次,合格后,最后满焊加固,如果为了安装后能够更加美观,最好在土建专业确定室内地平最后标高,型钢底座的标高高出 2 公分左右为宜。型钢底座水平误差应控制在 3mm 以内为宜。


2.2 接地


基础型钢的接地,每组型钢底座应不少于 2 处的接地,接地材料选用 50*5 镀锌扁钢直接与接地干线相连,接地干线的接地电阻应符合设计要求,因为高压柜内接地线要与接地线干线相。型钢的内侧或接地扁钢上需焊接几组接地镀锌螺栓。


3.高压柜的安装


3.1 检查


高压柜进场之前应对电气室进行检查,常有的检查项目包括:屋顶、楼板是否施工完毕,是否有渗漏;室内抹灰是否完成,门窗是否完毕是否有损坏,门是否可以上锁等等。土建施工必须全部结束。




3.2 安装


高压柜进场时应对柜体进行相关检查,检查合格后方可进场安装。安装时应从一侧开始,先将按图纸位置依次摆放在型钢基础上,可以使用叉车或者滚杠来进行,移动过程中一定要设安全员,防止事故发生。当第一台高压柜放在型钢上试进行定位固定,然后其他柜依次运送,最后进行校正,偏差值应符合下表的规范,然后用连柜螺栓进行连柜,最后将柜与基础型钢点焊固定即可(在内测电焊),实践证明,如果基础型钢安装误差很小,高压柜的尺寸误差也非常小,高压柜放在槽钢上面就是可以满足相关规范要求。

未标题-1


3.3 母线桥的安装


母线桥的安装过程很简单,只要保证固定母线桥的拉杆的牢固性就可以了。


4.母线检查


4.1 检查


母线应按工程材料及设备进场的相关规定进行验收,母线表面应光洁、平整、竖直、不得有变形、裂纹、毛刺、热塑管不允许有开裂、划伤等现象。


4.2 预拼装


由于母线很多,一部分为双片母线,安装前应根据母线上的编号确定母线的位置。可以先将母线放在柜前,把整列母线依次按实际位置进行摆放,再对母线上的螺孔进行核查,保证螺栓孔德尺寸、位置与柜内连接处一一对应。因为高压柜的母线需要从侧面按次序穿入,如果中间某段母线上的孔的位置不符或者是尺寸不吻合,重新安装它都需要把之后母线全部拆除,所以母线在柜外的预拼是非常重要的。


4.3 安装


预拼完成后就可以进行柜内的组装,此过程中要注意在穿母线时避免母线上的绝缘护套刮损,影响绝缘。母线的安装应按母线的验收规范进行施工,注意螺栓的平垫、弹垫,螺栓的力矩等,施工时一定要注意施工人员所携带的小工具、螺栓螺帽等小件,防止从高压柜柜缝掉入高压柜内,如果不慎掉入高压柜内,应及时找到,并将其取出。


5.电缆敷设、接线


5.1 高压电缆


母线高压电缆头大体分为三种:a.热塑型;b.冷塑型;c.全绝缘可触摸型。电缆头的制作必须严格按工艺规范加工,否则影响质量。高压电缆固定和连接工作应在电缆试验结束并合格后方可进行。电缆固定是为避免接线端子承受电缆的拉直或张力。电缆固定的方法很多,如果电缆在电缆沟内用 U 型卡子固定,固定电缆时可以垫一块电缆皮以保护电缆。


如果电缆在夹层内,可以固定在走线架上,电缆固定完毕后,将电缆头连接在出线端子上,用扭力扳手按规定力矩紧固即可。对于全绝缘电缆头一定图号硅脂,电缆头接好后,接好电缆的接地线,全绝缘电缆头上的接地线也一定要接好,最后将电缆穿线处封闭,防止鼠害。


5.2控制电缆

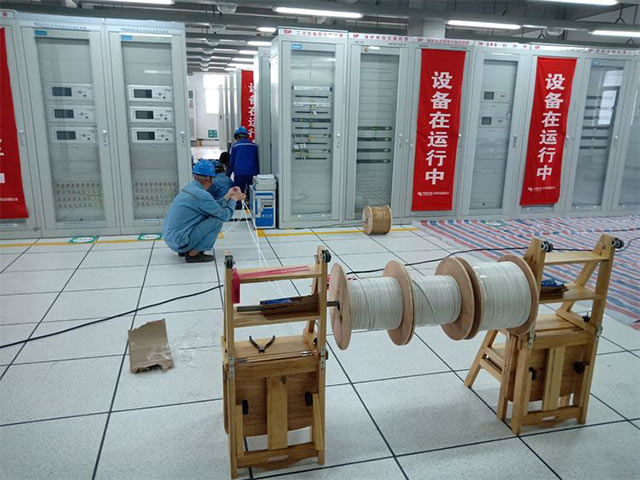

控制电缆检查合格后方可敷设,敷设应仔细阅读图纸,选用合适的截面、芯数,一般情况下留有几芯做为备用,挂好电缆牌,每根线上穿好线号,排列整齐接到相对应的端子上,紧固牢靠。敷设时应注意控制电缆应从柜底部进入,柜间连线不得从两柜间的孔洞直接穿过,因为此孔洞为微机综合保护系统通讯线专门预留,其他电缆从此穿过可能会对综合保护系统形成干扰,所以施工时切忌不要贪图方便省事,控制电缆头的制作和接线一定符合相关规范。


6.调试前的检查


调试前的检查必不可少的,因为高压系统对绝缘要求很高,很小的疏忽都可能导致设备的损坏。检查过程包括以下几个内容,地面、地沟内不得有杂物(电缆接线垃圾、土建垃圾等);高压柜内不得有杂物、灰尘;其中母线室、高压电缆室及断路器室最后用吸尘器进行除灰;还要检查高压柜体的接地,柜门与柜体、断路器与柜体之间的接地连接是否牢固等。在以上内容都完成之后就可以进行的调试工作了。


以上为10KV高压开关柜的安装步骤及注意事项,在实际操作中,要特别注意要按照正确的步骤和方法进行开关柜的安装。
