哪些机器设备能够与高压固态软启动柜一起应用?

髙压固体软启动柜有称髙压固体软起动,髙压固体软起动柜,可控硅软起动,晶闸管软起动等多种称呼。到底哪些机器设备能够 与髙压固体软启动柜一起应用,一个是鼠笼式电机,一般拖拽离心风机,离心水泵,空气压缩机,制冷压缩机等轻载行机器设备,二是同步性电机,一般拖拽同步电动机常见于拖拽恒频运行的大、中小型低速档机械设备。

此外髙压固体软启动柜在鼠笼式电机应用时,还需配搭电机高压柜和高压电容就地补偿柜。同步电动机则不用应用高压电容就地补偿柜

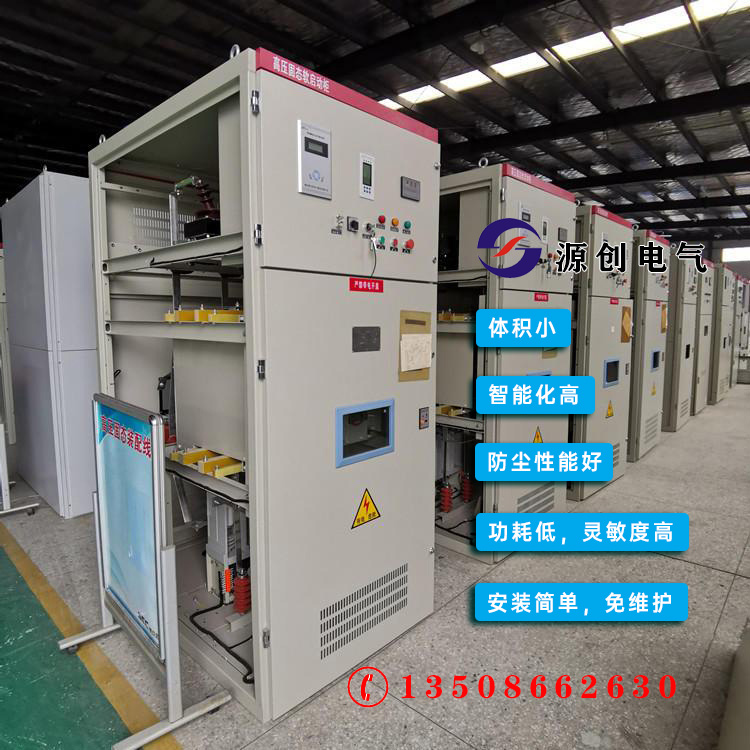

高压固态软启动柜

髙压固体软启动柜是髙压沟通交流电动机起动的机器设备,髙压固体软启动柜的关键组成是接于开关电源与操纵电动机间的三反过来串联可控硅部件以及电子器件操纵设备。YHGQ系列产品髙压固体软启动柜是由好几个可控硅串联和并联而成,根据操纵可控硅的开启角来操纵輸出工作电压的尺寸,能够 考虑电动机启动全过程中不一样工作电压和电流量规定。在电动机启动全过程中,YHGQ系列产品髙压固体软起动设备依照事先设置的启动曲线图,提升电动机的端电压,使电动机光滑加快,进而降低电动机启动对电力网、电动机和相接机器设备的电气设备和机械设备冲击性。髙压固体软启动柜当电动机启动做到一切正常转速比后,旁通真空接触器隔离开关接入,电动机启动进行。电动机运作全过程中,软起动设备再次监控器电动机,即时精确测量电动机电流量、工作电压,并出示各种各样常见故障维护。

高压固态软启动柜性能指标:

类别 说明
交流电压 AC3kV/6kV/10kV,±10%-15%;
负载类型 三相高压交流异步电机、同步电机
频率 50Hz/60Hz ± 2Hz
主回路组成 3kV,12SCRS;6kV,18SCRS;10kV,30SCRS;
瞬时过压保护 均压保护器和阻容吸收网络
冷却方式


自然冷却

控制方式
三线制
环境条件

环境温度:-10-40℃,海拔:不超过2000米,相对湿度:不超过85%

高压固态软启动柜检验到外界启动指令时,由微控制器检验到同歩数据信号后,对主控制回路晶闸管相位角开启开展操纵,慢慢提升电动机端电流量和工作电压,进而光滑起动电机。在这里全过程中,RC阻容消化吸收模块消化吸收晶闸管反方向关闭时的尖峰工作电压;均压电阻器擎制晶闸管工作电压,确保串连控制回路中每只晶闸管工作电压相同。光纤线开启确保了控制板与髙压晶闸管中间的电气设备防护,另外确保了开启数据信号不会受到干扰信号。

襄阳源创工业控制有限公司主营:一体化高压固态软起动柜,电动机软起动,高压固态软起动水电阻启动柜液体电阻启动柜水阻柜液阻柜电机软起动静止式进相器进相器,补偿装置,高低压成套开关柜,源创是值得依赖的公司 ,是电气行业口碑较好的公司 ,是售后服务有保障的公司!咨询热线:13508662630张工,微信同号!
