襄阳源创带您了解高压变频调速装置的工作原理

发布时间:2020-11-03

浏览量:0

发布人:未知

一、概述

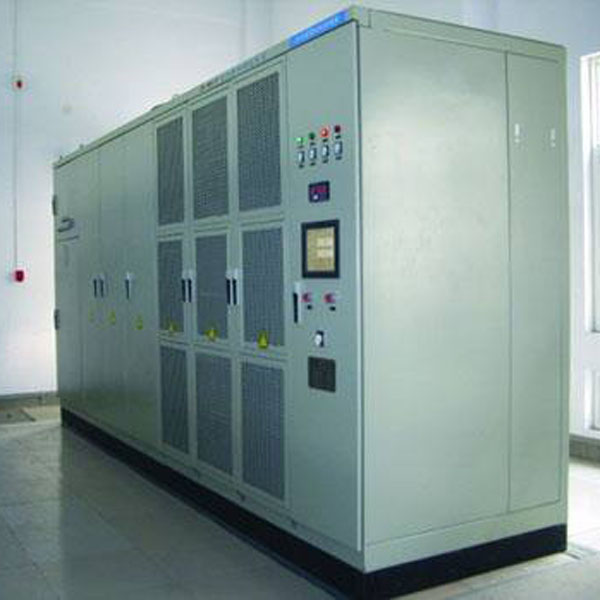

YBP变频器的功率单元为模块化设计,可以从机架上抽出,移动和更换,所有功率单元是完全一致的,如果某一单元由于故障而不能正常工作,可以在允许设备退出的时间用备用单元将其替换。即:在变频停机高压切断的情况下,拔掉故障单元的四根光纤;用扳手卸下故障单元的R、S、T、U、V五根连线,拆下故障单元与轨道的固定螺丝,将故障单元轻轻拿下,按拆卸相反的顺序将备用单元装上并接好即可。更换一个单元的时间只需5分钟,更换单元不须专用工具。逆变器侧采用高开关频率的IGBT器件,保证良好的输出波形。
输入侧的隔离变压器能保护电机不受共模电压的影响。
整个变频系统采用强迫风冷,冷却系统可靠,平均无故障时间≧变频装置本身,每一套冷却装置方便,满足变频装置的安全可靠地运行。


二、保护
变压器进线接线端子足够大,便于与进线电缆连接。变压器柜内高压引线导体能满足发热的允许值(<65℃)
变压器在各分接头位置时,能承受线端突发短路的动,热稳定而不产生任何损伤,变形及紧固件松动。每个功率单元带两相输入熔断器保护。
变频装置还具有以下保护功能:
过电压保护:检测每个功率模块的直流母压,如果超过额定电压的115%,则变频器保护。
过电流保护:电机额定电流的150%,立即保护。
欠电压保护:检测每个功率模块的直流母线电压,如果低于设定的数值,则变频器保护。此保护实际上包括了对电网电压负向波动的保护。
缺相保护:缺相保护设置在每个功率模块上。当变频输入侧掉相或功率模块的保险熔芯熔化时,会发出信号并保护。
过载保护:电机额定电流的120%,每10分钟允许1分钟,超过则保护。此保护实际上包括对电网电压正向波动的保护。
过热保护:包括两重保护:在变频调速系统柜体内设置温度检测,当环境温度超过预先设置值时,发信号,另外在主要的发热元件,即整流变压器和电力电子功率器件上放置温度检测,一旦超过极限温度(变压器130℃、功率器件80℃),则保护。
光纤故障保护:当控制器与功率模块之间的连接光纤出现故障时,会发出报警信号并保护。
以上保障,均在中文用户界面上指定故障确切位置,便于用户采取对应措施。





三、工作原理及特点:
YBP高压变频调速系统采用直接“高-高“变换形式,为单元串联多平石拓扑结构,主体结构由多组功率模块串联而成,从而由各组低压叠加而产生需要的高压输出,它对电网谐波污染小,输入谐波畸变小于3%,直接满足IEEE519-1992的谐波抑制标准,输入功率因数高,不必采用输入谐波滤波器和功率因数补偿装置,输出波形质量好,输出电压谐波畸变小于2%,不存在谐波引起的电机附加发热和转矩脉动,噪音,输出dv/dt,共模电压等问题,不必加输出滤波器,就可以使用普通的异步电机,变频装置10KV装置,每个系统共有24个功率单元,每8个功率单元串连构成一相。
功率单元:
每个功率单元分别由输入变压器的一组副边供电,功率单元之间及变压器二次绕组之间相互绝缘,二次绕组采用星形折边接法,实现多重化,以达到降低输入谐波电流的目的。每个功率单元结构上完全一致,可以互换。
