静止式进相器(进相机)如何操作及维护

发布时间:2017-05-17

浏览量:0

发布人:未知

  襄阳源创电气有限公司小王告诉我们:静止式进相器正确操作及使用步骤如下:

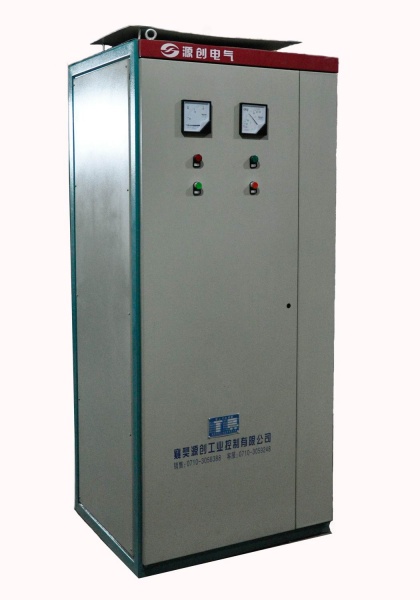

LP静止式进相机

  (一)开车:

  1)打开进相器前柜门,合上空气开关(QF1、QF2),进相器电源接通,柜体面板上的绿色指示灯亮(HL1),等待主机起动,关闭柜门。

  2)主机起动,一直到起动完毕,主机正常运转为止。

  (二)投入进相:

  1)打开柜门,观察控制单元是否正常。控制单元正常时,各指示灯显示如下:

  主板(中间一块)。除上面三个指示灯(L1、L2、L3)周期性循环显示外(注意:此指电机在运转时的状态。若电机未转,该三灯为随机状态),其它五个灯一直亮着。

  驱动板(两边两块)。其上各指示灯(12个)均亮,并有轻微闪亮。

  若有任一灯不符合上述状态,则表明控制单元有故障,应维修好后才可进相。

  2)用力按一下“进相”按扭(SB1,红色按扭),进相器面板上的绿灯灭、红灯亮(HL2),开始进相。进相器上的电流表指针快速下落并稳定,功率因数表指针快速上升并稳定(指针位于“滞后”区域)

  (三)退相:

  用力按一下“退相”按扭(SB2,绿色按钮),绿灯亮,红灯灭,进相器即退出状态。

  (强制退相:若按“退相”按扭不能正常退相,说明进相器强电回路出故障,应并断进相器内的QF2,迫使进相器紧急退出进相状态,重点检修“进相”按钮SB1)

  (四)停车:

  进相器退相后,按下主机停车按钮,电机即停车。

  静止式进相器操作应注意事

  为确保LVP系列静止式进相器长期安全、可靠地运行,请操作人员特别注意以下事项:

  1)主电机起动前必须闭合进相器内的空气开关(QF1、QF2),使进相器通电,否则,主机无法起动(按起动按钮无效)。

  2)严禁在主机运行期间切断进相器电源——断开进相器内的空开QF1或切断进相器所接的380V电源。否则,会使主机停车。

  3)当设备大修后或进相器停用一段时间又重新启用时,优秀次进相前应观察柜内控制单元上各指示灯是否正常(电机起动并正常运转后)。若正常,才可投入进相。

  4)进相后,当电机定子电流出现大幅摆动时,应立即退相,查出原因并检修后才可再投入使用。

  5)严禁频繁进相、退相,每次重复操作间隔不得少于2分钟。

  6)严禁随意插拔控制板

  7)进相器检修不得在进相状态下进行,发现问题应立即退相。

  8)必须严格遵守“先起动,后进相”的开机顺序,及“先退相,后停机”的停机顺序,不得反序操作。

  静止式进相器基本维护

  1)经常检查进相器冷却风机是否停转,若停转则立即退相,检修或更换风机,以免烧坏可控硅。

  2)要定期检修进相器内的两个大接触器的触头,以延长接触器的使用寿命,保障进相器及电机安全进行。

  3)要定期吹扫、清理进相器内的灰尘,以免过多的积灰影响进相器内变压器的正常散热和控制单元的正常工作。尤其在进相器停用一段时间又重新起用时,必须清理。

  【源于科技,创新不止。襄阳源创电气有限公司联系电话:13508662630。】
