产品名称:

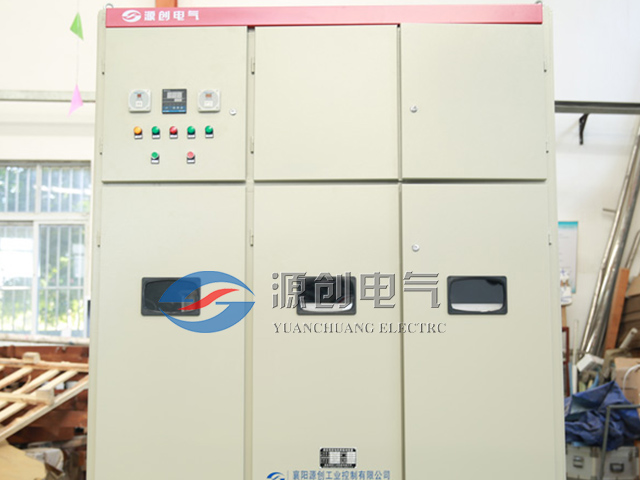

YLQ高压笼型电机水阻柜

规格型号:

YLQ系列

品牌:

源创

生产地:

湖北襄阳

产品备注:

产品详细说明
在线咨询
拨打电话快速沟通
13508662630 / 13507271573

一、原理

    YLQ系列高压笼型电机软起动装置的原理是在高压鼠笼式(同步)电机的定子回路中串入起分压和限流作用的特种水电阻,在完成起动的过程中,水电阻阻值在设定的时间内自动实现由大到小的无级变化,从而使加在电动机定子上的端电压逐步升高,当电动机的转速接

近额定转速时,水电阻自动切除,投入全压运行,从而实现电动机的低电流平稳软起动



二、性能特点



·恒流软起动:起动电流为额定电流的2-3.5倍,降低电动机的发热,有效延长电机的使用寿命。

·起动平滑无冲击,起动压降在9%以内,对电网影响小。

·不受电网电压波动和负载变化的影响,可确保一致起动成功,并可连续起动5-7次。

·配有完善的报警提示功能和电机保护功能。

·结构简单,操作自动化,维护方便。

·采用PLC控制或者继电器控制。可检测起动电流,实现闭环控制。



使用条件

·环境温度  -40℃-+55℃

·空气相对湿度≤85%

·海拔高度  ≤2km

·地面倾斜度  ≤5°



主要参数

·额定电压(kv)   3、6、10

·最高电压(kv)   3.5、6.9、11.5

·起动电流         2-3Ie

·起动时间         10-60-120s可调

·电液工作温度     5-65℃

·起动次数         5-7次



订货须知

订货时请提侠以下资料:

1、电动机型号、额定功率、额定电压、额定电流、定子接法( Y/△)星点可否打开。

2、柜体表面颜色。

3、电网状态,拖动负载情况。

4、若有特殊要求,请与我公司协商。





安装参考尺寸

型号

外形尺寸(mm

安装尺寸(mm

备注

A

B

C

D

E

YLQ3-380

1500

1300

2000

1450

1250

单面柜

YLQ3-630

1500

1300

2000

1450

1250

单面柜

YLQ3-1000

1500

1300

2000

1450

1250

单面柜

YLQ3-1500

1800

1300

 2200

1750

1250

单面柜

YLQ3-2000

1800

1300

2500

1750

1250

单面柜

YLQ3-3000

1100

1460

2200

1050

1350

四面柜

YLQ3-4000

1100

1500

2200

1050

1450

四面柜

YLQ3-5000

1400

1560

2500

1350

1510

四面柜

YLQ3-6000

1400

1560

2650

1350

1510

四面柜

YLQ3-8000

1400

1560

2800

1350

1510

四面柜

YLQ3-10000

1500

1660

2800

1450

1610

四面柜

YLQ3-12000

1600

1760

2950

1550

1710

四面柜

YLQ3-15000

1600

1760

2950

1550

1710

凹面柜

更大型号根据电机工况特殊设计



注:随着产品不断更新换代,外形及安装尺寸会有所变化,请以具体的产品为准;

分体式起动装置分为水阻柜和控制柜,水阻柜外形与整体式相同,控制柜外形与高压开关柜相同。
