水阻柜的工作原理及内部结构

发布时间:2017-04-19

浏览量:0

发布人:未知

  水阻柜电气行业的通俗叫法,也称之为液阻柜,了解其内部结构有助于使用人员的选型。



  若以温度改变阻值,其柜内部主要包括两个部分,分别为旁路柜和水阻柜主体。



  旁路柜:主要是起动完毕后,将水阻柜短接。按一次原理的不同,和短接接触器的数量,有的在短接后将水阻完全拖开的,有的在短接后,水阻仍然带电。根据客户需要,选择真空断路器或者真空接触器。真空断路器需要分、合闸操作,而真空接触器又分为电保持和机械保持式,电保持不需另增加分闸操作,掉电即分闸,而机械保持式需要分闸操作。

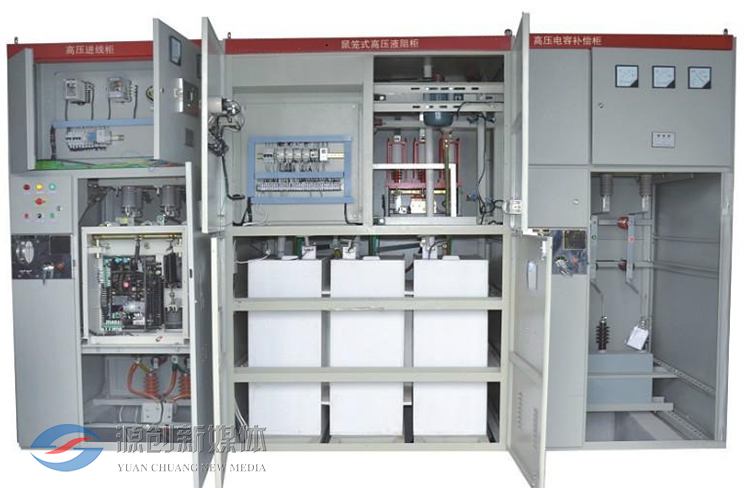

  水阻柜主体:主要包括3个独立的水箱,每个水箱底部有一固定的铜极板,水箱上部有一固定的铜极板,分别引出进出一次线。(针对鼠笼式电机讲的:定子串水阻),根据电机大小,计算需要的散热液体体积,则柜体体积有大有小。



  若以极板升降改变阻值,其柜内部主要包括:水箱(三相分开)、一套极板、极板升降电机和相应的轴承,及短接接触器(短接的接触器也应客户需要)、PLC等。



  水阻柜是采用特种介质的水溶液作为电阻,在特殊设计的水阻箱中引入极板作电极串入电机定子回路中,电机启动时,由一小功率伺服电机带动极板移动来改变极板的相对位置,使液体电阻由大到小作无极变化,从而使电机低电流平滑启动。 电机开关柜合闸的同时水阻柜接收到真空断路器运行信号,动极板自上而下开始运行,在设定的时间内电阻值逐渐下降,当电阻接近于零时,安装在柜内的真空接触器吸合,电机启动完成,经过延时几秒后,动极板自动复位至原始状态,等待一下次启动。如液体电阻起动器在预定的时间内起动没有完成就会发出一个故障报警信号,自动切断开关柜,确保电机不开路。一般可连续起动5到10次,具有点动功能.
