MNS型低压开关柜的结构特点

发布时间:2014-05-21

浏览量:0

发布人:未知


    襄阳源创电气公司生产的MNS型低压抽出式成套开关设备为满足工业生产技术发展的需求,汲取了国外MNS系列低压开关柜设计方案的优势,并加以改进,研发出了一款新型低压开关柜,这种MNS型低压开关柜适用各种水泥厂、化工厂、冶金、煤炭行业、供电、配电的需要,能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统
    结构特点:

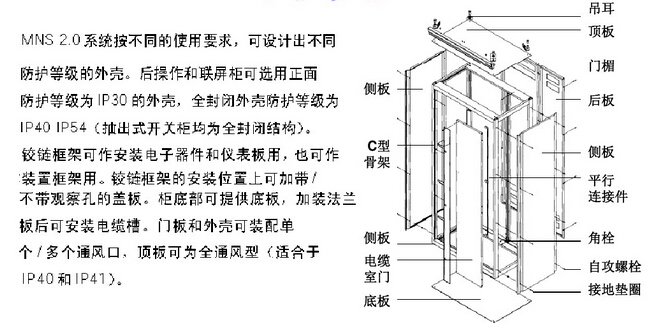

    1. MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理,通过8.8级六角螺栓坚固连接成基本柜架,加上门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。
     2. MNS型低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。
     3. MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。
     4. 设计紧凑:以较小的空间容纳较多的功能单元。
     5. 结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要
     6. 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠
     7. 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。
     8.采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。
     9. 采用高强度阻燃型工程塑料,有效加强了防护安全性能。
    10. 通用化、标准化程度高,装配方便。具有可靠的质量保证。
    11. 柜体可按工作环境的不同要求选用相诮的防护等级。
    12. 设备保护连续性和可靠性
     电动机控制中心柜(MCC):

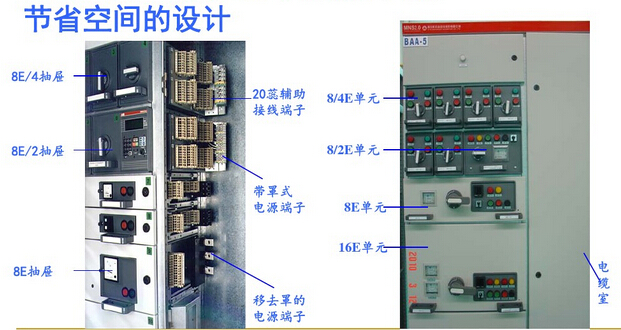

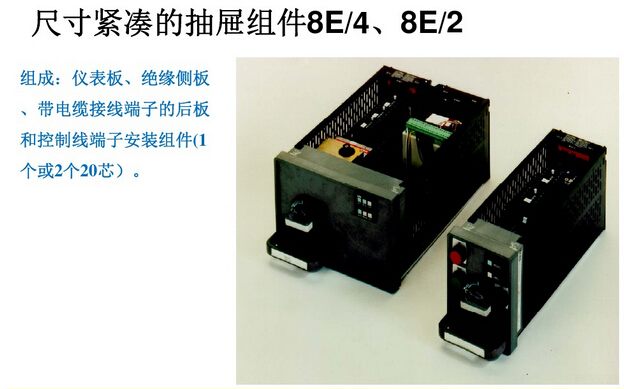

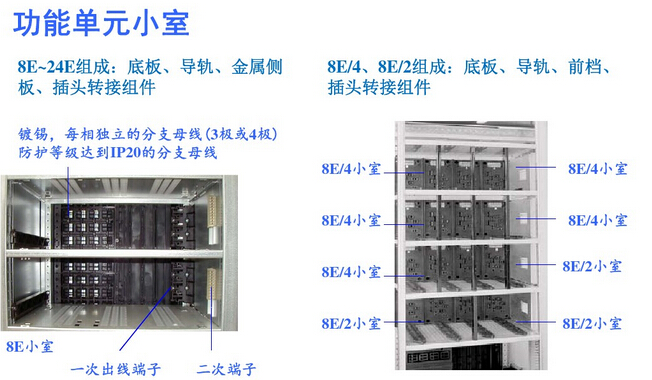

     由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功能单元隔室的总高度为72E=1800mm。抽屉有五种标准尺寸,都是以8E(200mm)高度为基准: 8E/4 在8E高度空间组装4个抽屉单元。 8E/2 在8E高度空间组装2个抽屉单元。 8E 在8E高度空间组装1个抽屉单元。  16E 在16E(400mm)高度空间组装1个抽屉单元。 24E 在24E(600mm)高度空间组装1个抽屉单元。  五种抽屉单元可在一个柜体中作单一组装,也可作混合组装。   MCC柜根据需要可组成单面操作柜或双面操作柜,每一柜体又固定分隔成三个小室。即主母线室、电器室和电缆室。   每柜设有一块阻燃型的高密度聚氨脂塑料功能板,安装在主母线室与电器室之间,其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故,采取了严密的隔离措施。  上下层抽屉之间都有带通风孔的镀锌金属底板相隔离,较小的8E/4、8E/2抽屉其四周均为阻燃型工程塑料件,故相临回路之间有较强的绝缘隔离作用。  柜内采用了多种塑料组件以支撑带电部份,这些组件要求是无卤素的,并具有CT1300等级的防漏电性能。
    mns开关柜可配置二组主母线,安装在开关柜的后部母线室,二组母线可分别安装在柜后上部或下部。根据进线需要,上下二组母线可分别采用不同或相同截面的材料。二者既可单独供电,也可并联供电,也可用作后备电源。  配电母线(垂直母线)组装在阻燃型塑料板中,既可防止电弧引起的放电,又能防止人体接触,通过特殊的联接件与主母线联接。柜内设独立的PE接地系统和N中性导体,二者贯穿整个装置,安装在柜底部及右侧。各回路接地或接零都可就近联接。框架结构全部采用自攻螺钉联接,具有较高的接地可靠性。  2.1.3 开关柜内的设备布置安全可靠、合理,符合性能要求,柜内留有足够的空间便于电缆头制作、连接及维护检修
    MNS开关柜提供可移动的起吊搬运吊环,以便于开关柜在运输和安装过程中搬运。
    MNS开关柜的外壳防护等级为IP30(或IP40)
    MNS开关柜 隔离:利用隔板将形状柜划分为几个隔室,如母线隔室、电缆隔室、功能单元隔室,以满足下述要求。 防止触及邻近功能单元的带电部分。1. 限制事故电弧的扩大。2. 防止外界物体从一个隔室进入另一个隔室。
    MNS开关柜 隔室之间的开孔确保了断路器在短路分断时产生的气体不影响临近隔室的功能单元的正常工作。
    MNS开关柜隔板与保护接地导体可靠连接,隔板在受冲击时的变形不影响其对带电体的安全距离。
    MNS开关柜功能单元隔室中的隔板不因短路分断时所产生的电弧或游离气体所产生的压力而造成损害或永久变形。 3 主母线和分支母线  3.1 母线材料选用高导电率的铜材料制造,母线桥与主母线具有相同的截面,宜可按用户要求选用其它材料。
    MNS开关柜主母线支架及母线绝缘材料具有低吸潮特性,在设备使用寿命期间不会降低设备的机械和介电强度。
    MNS开关柜 柜体内所有铜母线均镀锡,并在母线搭接部位压花。根据用户需要宜可在裸露处加套绝缘热缩套管。
    中性母线N,其电流额定值不小于相母线的50%。
    MNS开关柜辅助回路导线:辅助回路导线选用绝缘电压不抵于500V,电流回路截面积不小于2.5 mm2、控制回路截面积不小于1.5 mm2、信号回路截面积不小于1.0 mm2 的铜质绝缘导线。导线两端均标有接线号,每根导线无中间接头。
    MNS开关柜二次端子排采用额定电压500 V阻燃型端子排,每个端子排均标以编号。
    保护接地:MNS开关柜开关柜内设贯穿成套装置全长的接地(PE) 母线,安装在柜下部,电缆室内的N及 PE母线冲有模数孔,垂直安装,用绝缘子固定。
    MNS开关柜中性导体N母线截面积可按客户图纸要求规定进行选择。
    装置的保护接地回路由单独的保护接地母线和导电的结构件构成。能保证装置的各裸露导电部件之间以及它们与保护接地回路之间的电气连续性。
    所有作为隔离带电导体的金属隔板均有效接地。
    装置的框架、电气设备的金属外壳以及金属手动操作机械均有效接地(如果上述部件采用金属螺栓安装在已经接地的镀锡、镀锌金属构件上,则认为已经充分接地)。
   MNS型低压开关柜的结构特点

MNS型低压开关柜的结构特点

MNS型低压开关柜的结构特点

MNS型低压开关柜的结构特点
