高压水阻软启动系统在风机上的应用
高压水阻软启动系统是将高压水阻柜串入电机的三相定子回路中,电机启动时,电机的定子电流流过水电阻柜使电阻体发热,温度升高,电阻降低,在电机启动电流基本恒定时,电机端电压升高,从而使电机启动转矩增大,实现电机的平滑启动。待启动完毕,主机运行柜投入运行,在预定时间内启动柜自动、无级退出,主机柜正常运行,整个运行过程由PLC控制完成。高压水电阻启动系统有以下特性:
(1)启动电流恒定。电机在启动过程中,一般为2.5~3.5倍额定电流,等效电抗不变,等效电阻随转差率的减少而增大,在电机直接启动时阻抗非常小,因此启动电流很大,约为额定电流的5~7倍。当定子回路中串可变电阻时,原等效阻抗随转差率减少而升高,水阻随通电发热而降低,两者相加则回路总阻抗在启动过程中近似不变,从而有效地保证了电机的恒电流启动。
(2)电网压降小。电网压降一般在5%以内,启动回路功率因数在0.7以上,电机启动时,母线电压明显升高。
(3)对风机类机械的加速转矩接近恒定。由于电阻器的热效应使电机转矩输出增大,使之与机械阻转矩保持近似恒定的差值,从而使电机启动过程无机械冲击,近似恒加速启动,启动平稳、无冲击、无啸叫。
(4)无电磁污染。热变电阻启动器是随电流发热而平滑变化的纯电阻器,在电机启动过程中无冲击闪变和整流造成的高次谐波,不会对电网造成任何污染,且可使启动回路功率回数保持在0.7以上,大程度的降低了电机启动对电网的影响。
1、方案的确定

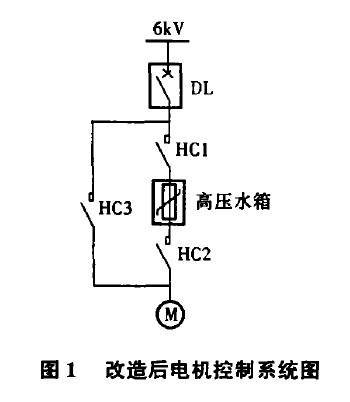

高压水阻软启动系统解决了串接电抗器、自耦变压器启动方案造成的功率因数低、母线压降大、对电力系统影响较大的问题。与变频调速软启动器相比,控制回路简单,维护方便,对用户技术水平要求一般,启动性能良好,能满足除尘风机电机启动要求,性价比高。改造后的电机控制系统见图1。
高压水阻软启动系统在风机上的应用
2、改造效果
我们选用了2台高压水阻软启动控制柜,现场安装后运行数据如下:
电机参数:Ue=6kV;Ie=96.6A;ne=992r/min,Y接;启动电机时系统电压6kV,系统功率因数0.83,电机直接启动电流580A,实际电机启动时间25s,电机串水阻软启动电流289A,实际电机启动时间40s。

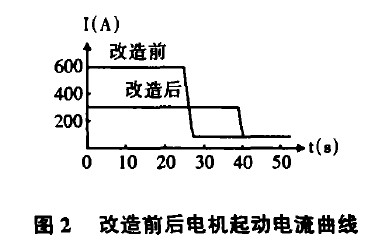

电机串高压水阻启动时,启动电流为电机直接启动的50%,系统电压降减小为4.4% ,功率因数无明显变化,启动平稳、冲击小,改造前后电机启动电流曲线如图2。
高压水阻软启动系统在风机上的应用
除尘风机电机串高压水阻软启动,既能满足除尘风机电机启动要求,启动时又对电网及设备冲击小,达到了预期的效果。
3、总结
高压水阻软启动系统,与变频调速软启动相比,性能相当,但结构简单,投资少。与传统启动器相比,性能优越,对电机、机械设备无冲击,对系统影响小,是大中型高压三相鼠笼异步电动机启动器的理想选择。
