10KV高压笼型水阻柜调试方法,如何去调试呢?

发布时间:2022-04-22

浏览量:0

发布人:源创大白

10KV高压鼠笼电机水阻柜也叫笼型液阻柜或者水阻柜,也是现在市场上应用较多的高压液态软起动,它经济实惠,好操作,方便使用,是市面上一款的高压软起动。很多用户购买后不知道如何去调试,一般情况下, 技术人员会帮您安装调试好直至正常运行,下面小编就和大家一起学习一下水阻柜的安装调试方法:

10kv高压笼型水阻柜后该如何去调试?

1、起动柜安装完毕后起动柜要与高压柜和配套设备进行控制连锁,起动柜伺服电机配置380V电源需要引至三相四线电源,高压柜用电为200W电源线用4*2.5mm2的铜心电线引入端子排,控制连锁线为1.5 mm2起动柜要和配套设备(如发阀门,油站等)连锁后起动柜备妥信号还要和高压开关柜连锁,起动柜备妥后高压柜才可投入起动。起动柜故障信号要送入高压开关柜。起动柜故障信号有超程保护、超温保护,当超过行程时间和液体超过75度时报警输出,高压柜停机。

2、连锁线连接完毕合上空气断路器QF1,接通控制电源,先把控制面板的转换开关调为实验位置,起动绿色按钮先看伺服电机正反方向绿色按钮伺服电机带动传动机构极板下行为正转,按下起动按钮时极板下行真空接触器吸合,高压水阻柜型号,当极板走到底端真空接触器施放,极板复位。

3、接收到启动信号后,液阻柜动极板向下运行,到达极板行程终点,向高压柜发送合闸命令;

4、接收到高压柜发送的合闸完毕信号后,延时3~5秒,释放真空接触器KM1、KM2,水阻柜,液阻切除,启动完毕。动极板自动复位,等待下一次起动命令。

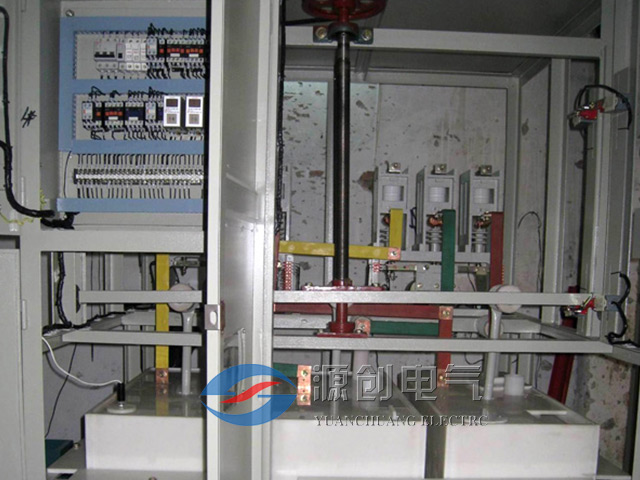

640x480产品YLQ水阻柜展示用图1
