LYT液体电阻调速器工作原理

发布时间:2022-04-12

浏览量:0

发布人:源创大白

LYT系列液体电阻调速器的应用范围极为广泛,在水泥、化工、钢铁、冶金、矿山等行业可以用作90—4000kW的各种负载的绕线式异步电动机的起动调速设备,如: 风机、  压缩机、 轧机、水泵

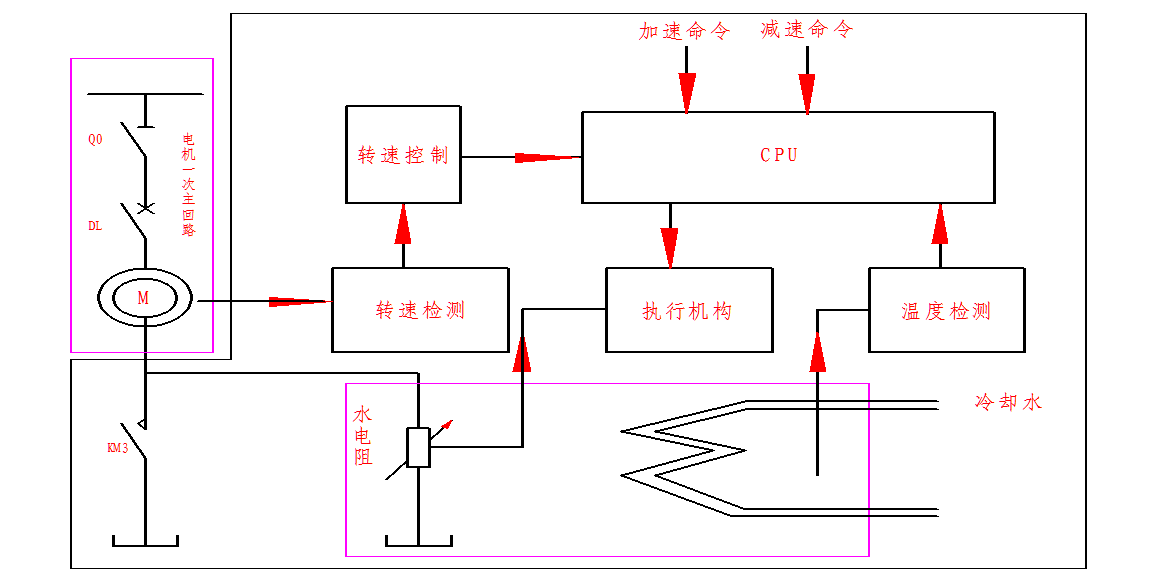

LYT系列液体电阻调速器用特种介质配制的水溶液作为电阻,串入电机转子回路,利用电机最大转矩与转子电阻无关,转差率与转子回路电阻成正比变化这一原理,通过改变液体电阻阻值大小来改变电机转子回路电阻大小,从而改变转差率而实现无级调速的。一次主回路及控制回路框图如下:




如上页原理图所示内容:

在电机调速过程中,电阻阻值由经特殊处理的一对极板通过改变距离来调整。增速时距离变小,阻值变小;减速时距离变大,阻值变大;液阻阻值变化,电机转子回路的电阻也随着变化,转差率随之变化,而电机同步转速不变,电机转速得到相应改变,达到调速的目的。

由于液体电阻长时间通电运行,会产生很大的热量,液体温度会升高。为了将液温控制在一定温度以下,我们将液体通过热交换器循环来降温。

由于介质的浓度和起动时间可方便的调整,所以很容易与不同电机的参数配合,适应电机的调速特性,满足不同情况下的调速要求。
