KYN28A-12高压开关柜的组成和字母释义

发布时间:2021-09-23

浏览量:0

发布人:未知

目前国内比较常见的高压开关柜是KYN28A-12开关柜,它的型号字母已经标明了它的特点和性能。

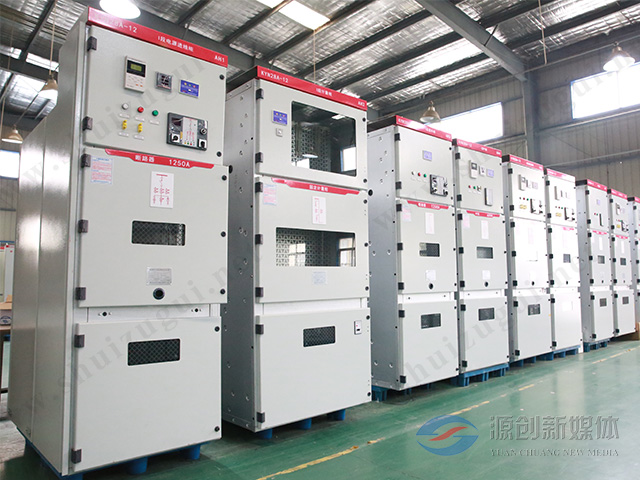

首页,我们先了解一下它的学名:户内金属铠装移开式开关设备,有点长,业内人士一般就叫它开关柜,样子如下图:



看到它的样子,你就明白它为什么是铠装了,像不像穿了一身铠甲?
它的额定电压为3.6kV~12kV,其特点是配装的真空断路器为中置式,即断路器位于开关柜前柜的中部,因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。



下面说一下字母表示的含义:

K--代表金属铠装,Y--代表移开式,N--代表户内,28A为行业归口单位颁发的型号序列号,后面的12代表额定工作电压为12kV。国内不同技术来源的同类产品型号还有:KYN28、KYN96、KYN44等都是中置式开关柜。那么KYN28A-12 开关柜是什么结构呢?下面就让小编带大家详细了解一下吧!希望能给大家对 KYN28A-12 开关柜的设计及技术交流带来一定帮助。


 KYN28A-12高压开关柜(出线柜)结构

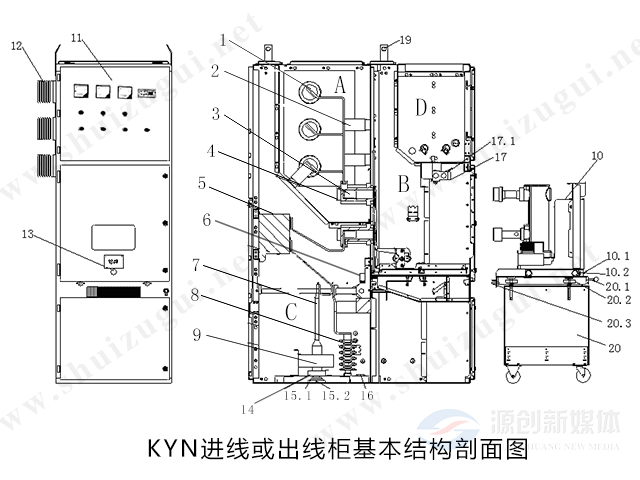

高压开关柜由固定的柜体和真空断路器手车组成。就开关柜而言,进线柜或出线柜是基本柜方案,同时有派生方案,如母线分段柜、计量柜、互感器柜等。此外,尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。本章以出线柜(如下图)为例说明开关柜结构:外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。



标注:



A、母线室 B、断路器室 C、电缆室 D、低压室



1、母线 2、绝缘子 3、静触头4、触头盒 5、电流互感器6、接地开关 7、电缆终端 8、避雷器 9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键(联到滑动把手) 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌
