高压固态软启动柜原理

发布时间:2021-08-21

浏览量:0

发布人:源创大白

高压固态软启动柜,主回路选用晶闸管,通过逐渐改动晶闸管的导通角来抬升电压,结束发起进程,这是软启动器的基本原理。
如今在低压软启动器市场,产品繁复,但是高压软启动器的产品仍是比较少。
那么,高压固态软启动柜的的原理和作用你都了解吗,源创电气就来为大家讲解一下高压固态软启动柜的原理及作用。


高压软启动器与低压软启动器基本原理一样,但是高压软启动器与低压软启动器对比,有些地方存在着其特殊性:

1、高压固态软启动柜在高压环境下工作,各种电气元器件的绝缘功用一定要好,电子芯片的抗烦扰才干要强。

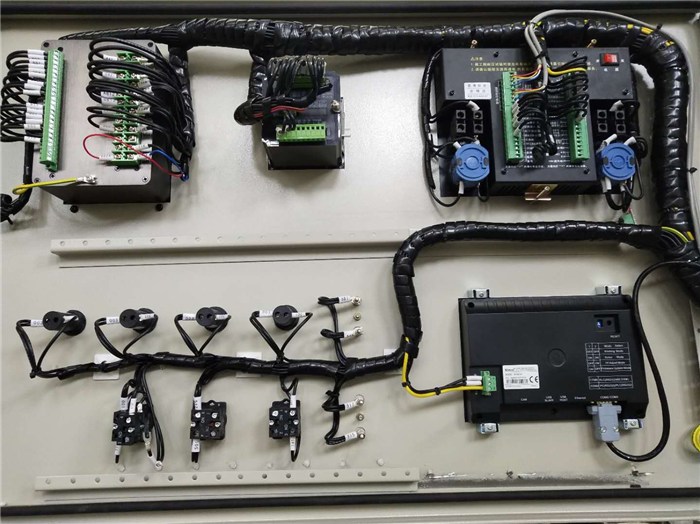

高压软起动柜构成电气柜时,电气元器件的规划以及与高压软启动器与其它电气设备的衔接也是非常首要的。







2、高压固态软启动柜有必要有一个高功用的控制基地,能对信号进行及时和迅速地处理。
因此这个控制基地一般选用高功用的DSP芯片,而不是低压软启动器的一般单片机芯。

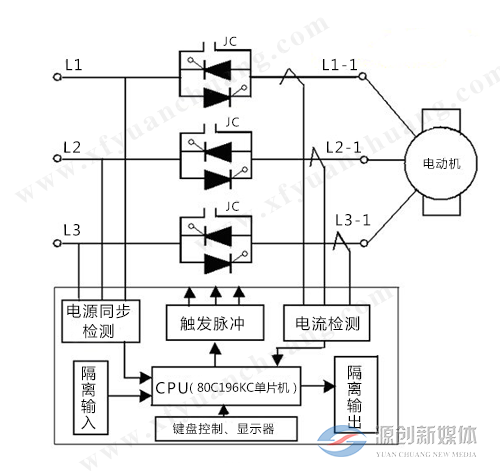

低压软启动器主回路由三组反并联的晶闸管构成(如下图1)。


图1

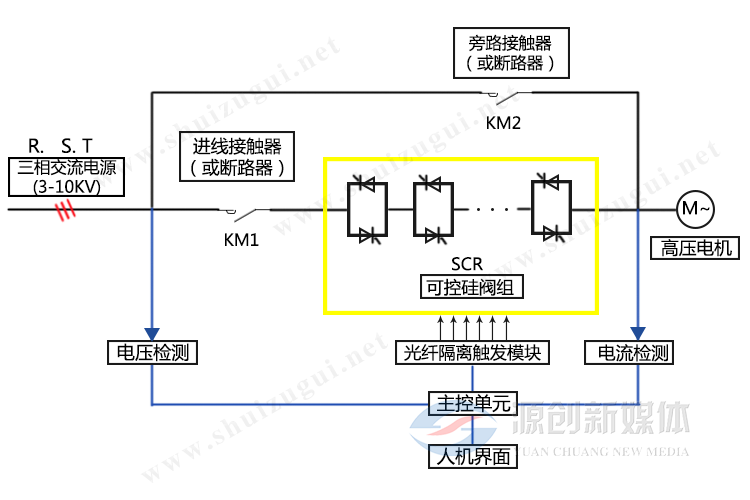

而在高压软启动器中,由于如今单只高压晶闸管的耐压强度不高,所以有必要由多个高压晶闸管串联进行分压(如下图2)。


图2




但是每个晶闸管的功用参数没有彻底一起。晶闸管参数的不一起,会致使晶闸管注册时间不一起,然后致使晶闸管的损坏。因此在晶闸管的选配上,有必要保证每一相的晶闸管参数尽可能地一起,并且每一相晶闸管的RC滤波电路的元件参数尽可能一起。
高压固态软启动柜的一个难点在晶闸管的触发上。
由于主回路有多个晶闸管,每个晶闸管需要一块触发板来结束触发。

触发电路归于控制电路,根据触发电路与主回路的电气联系,触发电路有两种方法:
(1)、触发电路与主回路隔绝。隔绝元器件有两种:一种方法是选用光耦,但是光耦在注册时和关断时存在着死区,高压条件下,无论是发起或软泊车,结束起来并不简略。
并且由于单个光耦耐压强度不高,有必要进行光耦的串联,但是各个光耦的不一起性会致使其在高压条件下存在着被击穿的危险。
尽管低压软启动器选用这种方法非常便当有用,但在高压条件下,仍是存在不少困难。一种方法是选用脉冲变压器。这种方法比照老到可靠,在脉冲变压器的原边输入脉冲,在次边发作的脉冲波加在晶闸管的门极和阴极之间来结束触发。触发脉冲高电平和低电平的时间比也很首要,高电平时间长,对触发板上的电源消耗大,高电平的时间短,不能充分注册晶闸管。这种方法由于脉冲变压器的功率束缚,在触发超大功率晶闸管时存在着一定的困难。不过通过恰当地处理脉冲变压器的原边脉冲波,仍是可以结束的。
(2)、触发电路与主回路有一个等电势。这种方法避开了脉冲变压器的功率束缚,但对触发电路处理恳求更高。
不论何种触发电路,都恳求有一个出色的触发电源,这个电源给多块触发板供电。首先这个电源有必要非常安稳,其次这个电源可以自我调整,适应于各种功率的晶闸管的触发。晶闸管充分触发需要多少能量供应多少能量,既不多给,也不少给。多给会烧坏晶闸管,少给会开不通晶闸管。


(3)、高压固态软起动器的工作环境简略遭到各种电磁烦扰,因此触发信号的传递有必要安全可靠。高压软起动器中,传递触发信号,一般选用光纤传输,能有用地避免各种电磁烦扰。通过光纤传递信号,也有两种方法:一种多光纤方法,一种单光纤方法。多光纤方法即每块触发板有一路光纤;单光纤方法即每一相只需一路光纤,信号传递到一块主触发板,再由主触发板传递到同一相的其他触发板。由于各路光纤光电传输进程中损耗不尽一起,因此从触发一起性上看,单光纤的方法比多光纤可靠。



(4)、高压固态软发起器对信号的查看比低压软发起器恳求更高。高压软起动器地点的环境存在着许多的电磁烦扰,并且高压软发起器所用的真空接触器和真空断路器在其分断和闭合进程中会发作许多的电磁烦扰。所以对查看到的信号不只需进行硬件滤波,也要进行软件滤波,去掉烦扰信号。



(5)、高压固态软发起器在结束发起进程后,要切换到旁路工作情况,怎样滑润地切换到工作情况,这也是软发起器的一个难点,怎样选准旁路点非常首要。旁路点早了,电流冲击非常大,即便在低压条件下,也会构成三相电源中断路器跳闸,甚至会损坏断路器。高压条件下危害更大。旁路点迟了,电机抖动得凶狠,影响负载正常工作。因此,旁路信号的硬件查看电路有必要非常准确,并且程序处理也要恰到好处。



固态软起动柜作用



高压固态软起动柜具有体积小、功耗低、高可靠性、高灵敏度、无触点、免维护、无环境污染、安装便当等优点。与其它传统的起动方法比照较,其特有的智能控制方法,既可以便当准确的设置起动转矩、起动电流、起动时间、停机时间等参数,又可以与微机、PLC等进行联网控制。现已在机械制造、水泥出产、冶金、矿山、采油、化工、水处理、石化等职业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到广泛应用。中、高压固态软起动器,电压1KV~15KV,功率160KW~20000KW。







主要技术特点及配置:

1、采用高压功率晶闸管,组件式结构、模块化设计,便于安装维护。

2、具有多重过电压吸收、保护技术。

3、内置直接起动容量真空接触器,在检修过程中或出现故障时,电动机可以采用直接起动方式工作,保证生产的连续性。

4、采用32位ARM核微控制器执行中心控制,控制实时高效、显示直观、可靠性高、稳定性好。

5、采用国外著名高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

6、中/英文液晶显示系统,操作界面人性化。

7、具有RS-485通讯接口,可与上位机或集中控制中心进行通信。

8、所有电路板均经过严格的老化实验,并进行三防处理。

9、二次回路控制电源选用交流220V电源。

10、高压固态软起动装置有三相电压、三相电流显示、软起动运行状态指示。

11、保护功能:缺相、欠压、过压、过流、过载等。

12、高压固态软起动装置柜体主回路进出接线为下进下出易于接线,柜内有固定线卡。

13、高压固态软起动装置有允许启动、运行指示、停止,停止指示并设有就地和远程控制。软起动运行状态、旁路运行状态、软起动停车状态、故障信号、禁止运行状态、电机电流)。

14、高压固态软起动装置经过严格的出厂调试、检验流程,装置内附产品合格证,主要原材料合格证及试验报告等技术资料。

15、供货方配合指导安装调试。

16、加工及制作按国标及国家规范执行。

17、产品出厂时附带产品控制原理图及操作说明,以方便施工和检修。
