水阻柜工作原理

       水阻柜工作原理是通过在电机转子回路串入水电阻,接收到起动信号后水电阻自动无级调整电阻阻值始终满足电机机械特性对串入电阻值的要求,从而使电动机在获得大起动转矩及小起动电流的情况下无冲击的均匀升速,平滑起动, 即随着主电动机的起动,装置自动改变液体电阻动、定极之间的间距,使电阻线性均匀减小,电动机端电压均匀提高的一种起动方式,起动结束后转子回路自动短接。 其结构简单,可靠性强,而且经济实用,维护性强。

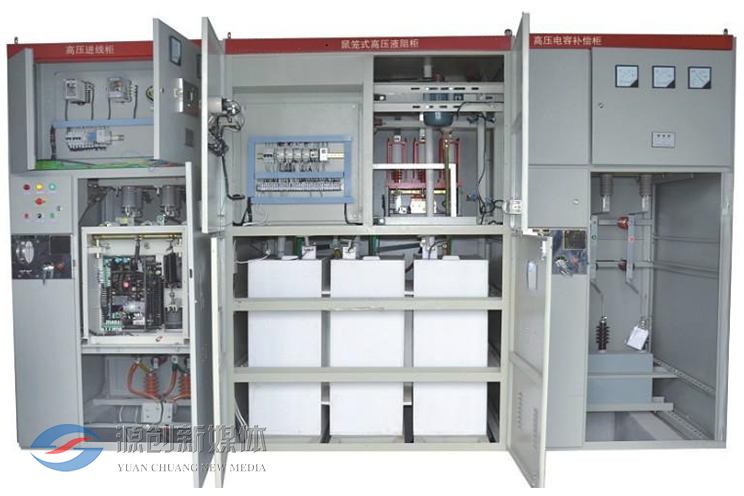

水阻柜组成部分

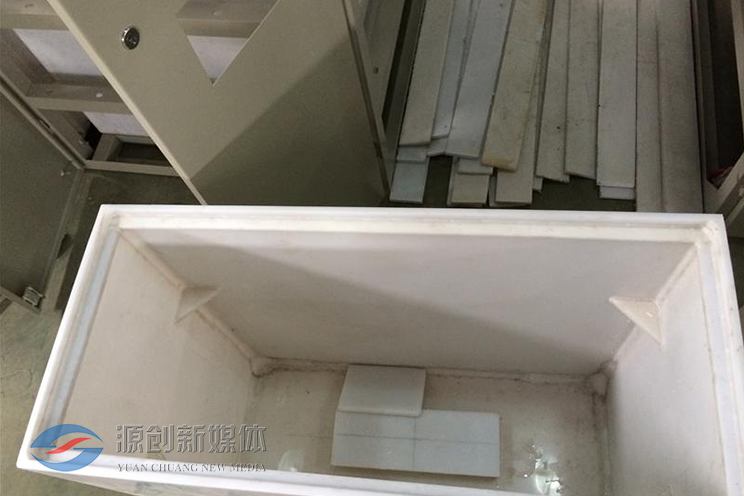

水阻柜水箱俯瞰



       对于绕线式异步电动机来说,当电网电压及频率不变时,在转子回路中串入随电动机转速增加而相应减小的起动电阻后,一方面可以减小起动电流,另一方面又可以始终获得较大的起动转矩。YRQ系列液体电阻起动器就是利用这一原理来起动的,以特种介质的水溶液作为电阻,在特殊设计的液阻箱中引入极板作电极将电阻星型连接后串入电机转子回路中,起动器接到电机起动信号时,由一小功率伺服电机带动极板移动来改变极板的相对位置,使串入转子回路的液体电阻由大到小作无极变化,当电阻变化到小时,短接接触器闭合,使电机转子星点直接短接,从而使电机低电流大转矩平滑起动。

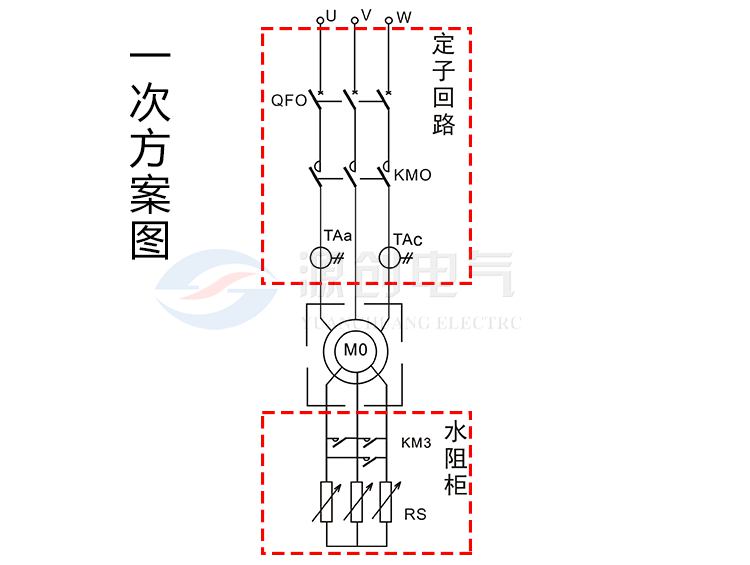

水阻柜启动原理图



  上图中的M0是水阻柜所启动的绕线式电机,M0额定电压若是380V,那么图中的定子回路器件可以安装在水阻柜内,也就是说可以做成一台柜子;若电机M0额定电压是6KV、10KV,则需要做成两台柜子,定子回路需要单独做一台高压控制柜。




订货须知


订货时请提供以下资料:


1、电动机型号、额定功率、额定转子电流、转子电压、额定转速。

2、电动机拖动负载特性。

3、柜体表面颜色要求。

4、通讯接口要求。

若用户有特殊要求请与我公司协商订制。
