630kw高压固态软起动柜到现场连接调试步骤详解

一、柜体安装与连接

1、根据现场布局确定设备摆放空间,柜体下面电缆沟用水泥进行表面处理,保持其可靠耐用。

2、设置必要的预埋件。

3、安装前将设备空间打扫干净,并保证空间干燥。

4、设备吊装到位,用地脚螺栓固定或焊接在固定地槽钢上。

5、一次电缆和控制电缆的安装与连接。

规格:1000*1500*2300

二、绝缘测试

绝缘电阻测试:测试前短接旁路接触器三相输入输出,短接可控硅两端(所有散热器连在一起),触发板上的触发端子短接。

用2500V兆欧表测量回路与地的绝缘电阻1分钟,绝缘电阻测量值可参考下表:

环境温度℃ 10 20 30 40

绝缘电阻MΩ 900 450 220 110

工频耐压测试:在绝缘电阻测试基础上,拆掉过压保护器,用工频耐压测试仪做耐压测试AC30kV6kV时AC25kV,测试1分钟,测试通过为正常。

试验完毕后,重新安装好过压保护器,并拆除短接线。

三、低压灯泡测试

试验步骤如下:

1、断开高压软起动装置进线和出线;

2、将三相三线AC380V接在进线侧,出线侧接3只Y型连接的白纸灯泡。

3、三相三线AC380V接到控制器AC采样板UA/UB/UC上,用于同步信号采集及电压测量,注意接线时与进线时相序一致。

4、软起动柜控制电源为AC220V,上电后控制器、触摸屏均处于工作状态。

5、转换开关切换到本柜和直起,按直起起动按钮,旁路开关直接吸合,灯泡立刻点亮。

6、转换开关切换到本柜和软起,在触摸屏设置好各项参数,按起动按钮,灯泡逐渐点亮,直到全亮后旁路开关吸合,起动过程完毕。

7、前面调速过程正常,则高压固态软起动装置具备正式带电试验条件。

四、高压接线及起动

1、灯泡试验完毕后拆除试验电源及器件,接好高压固态软起动设备的进出高压电缆,接线时注意接线相序。

2、接线完毕后,前端送电,装置电压值显示正常,各指示灯指示正常。按照工况条件设置好起动参数,停机参数,保护参数,此时备妥灯亮,故障灯不亮则可以进行起动。

3、首次起动时将保护值设置尽量小,动作时间设置尽量短,以便起动过程中有故障可快速灵敏的跳闸。

4、转换开关切换至本柜和软起位置,按起动按钮,电机开始起动,可以持续观察指针电流表或触摸屏显示电流值,起动电流开始减小后旁路接触器吸合,起动完成。若起动中存在任何故障,控制器动作跳闸,以保护软起动设备和电机。若起动过程中电流出现非正常波动,按停机或紧急按钮停机,直到排除故障后再起动。

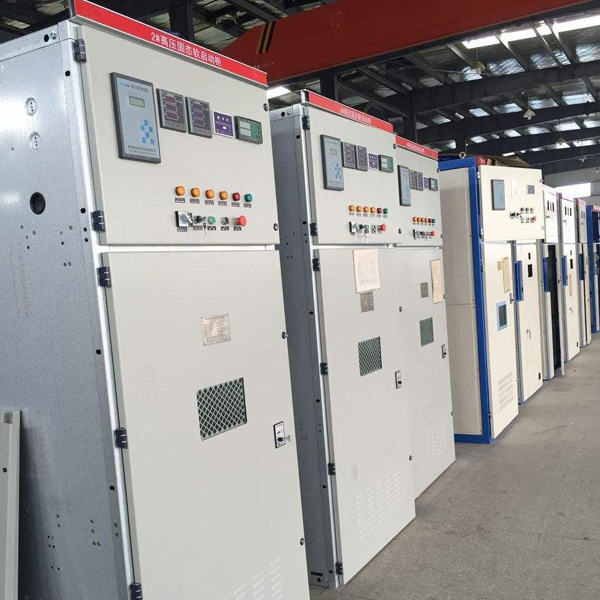

630kw高压固态软起动柜
