什么是磁控软启动器

发布时间:2017-12-25

浏览量:0

发布人:源创大白

为了应对工业生产中大型电机启动时候电流过大,造成对电机的损伤和对电网的震荡,所以很有必要使用软启动设备。

市面上的软启动设备种类比较多,常见的有水阻柜/液阻柜固态软启动柜等,而次之的则是磁控软启动柜

磁控软启动柜是利用饱和电抗器,在高导磁的闭合回路中,通过直流励磁平滑改变电抗器的电抗值,使电抗器两端电压由大到小平滑改变,在起动过程中电动机无极平滑地从初始值上升到全压,使电动机转矩在起动中有一个匀速增加的过程,促使电动机起动特性曲线变软,避免斩波调压过程中所产生的波形畸变和高次谐波,用磁电器件实现对磁电设备(电动机)的控制,从而完成电机平稳的起动过程。

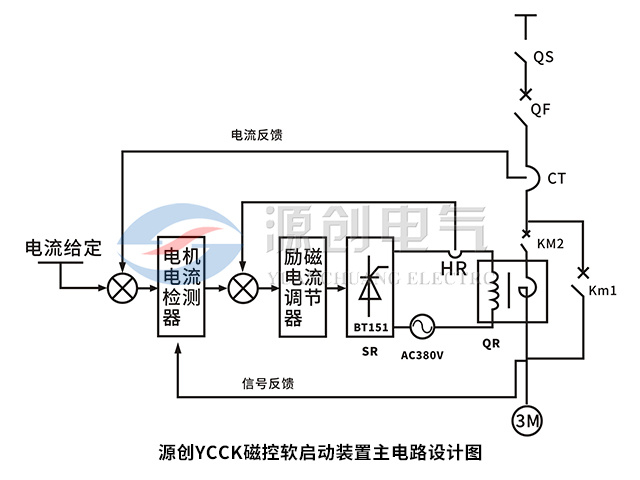

YCCK磁控软起动柜主电路设计图



而YCCK系列更是在技术方案上更加突出了以人为本的主导思想,重点考虑了该产品使用的工况条件和非电专业人员操作的现实情况,在可靠性,重复工作的稳定性,自动保护等方面都作了改进。

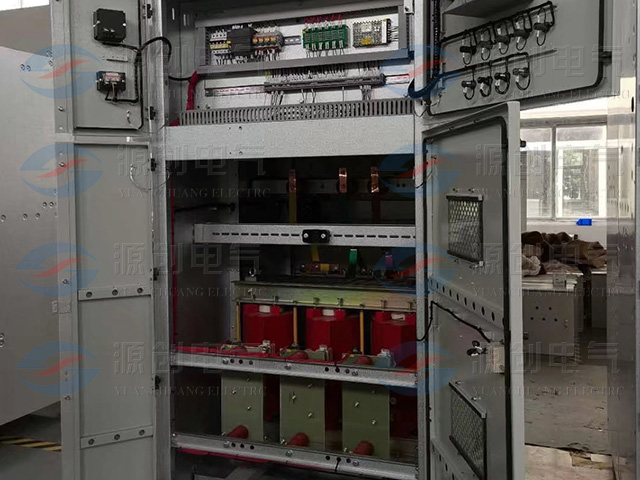

YCCK磁控软起动柜640x480产品图5




磁控软启动柜具有以下特点:

   1.调压方式:无运动部件,无级连续平滑调节电压。

   2.抗过载能力强:执行单元瞬态抗过载能力与电动机处于同一水平。

   3.输出波形好:磁控限幅调压非斩波式调压,输出电压波形好对电网无污染。

   4.复式闭环控制:自动跟踪调节,重复特性好,操作简便。

   5.闭路自动转换:无二次冲击电流起动平稳。

   6.保护功能:对电动机和起动设备同时设防保护,避免发生违规操作损坏设备的可能性。

   7.对电源无相序要求安装方便,主回路与控制回路之间只有磁路联系而无电路的直接联系,控制方式简单,可靠性强。

   8.当电动机起动负荷超出额定规范时控制系统自动拉入恒流起动并定时自动强制转换。

   9.结构简单、性能可靠、过载能力强、输出波形好。


YCCK磁控软起动柜640x480产品图2

   技术指标

   额定电压:AC380V    50HZ

   额定功率:15-400KW

   起动特性:软特性

   起始电压:(55-75%)Ue

   起动电流:1.8-5Ie

   转矩特性:力矩均匀平滑上升

   转换时间:30S内自动调节

   转换方式:闭路自动转换

   起动负载:负载率50%Te以内

   执行元件:箔式绕组磁放大器

   控制方式:复式闭环控制

   具有4-20mA标准信号输出(用户选择)

   具有开关量输出(AC220V5A用户选择)

   具有软停止功能(用户选择)

   保护功能:电动机设:过流,过载,断相和三相不平衡保护

   起动器设:超限起动保护


  使用条件

   环境温度:-30-55C

   相对湿度:相对湿度不超过90%(20℃)低温无凝露

   使用环境:海拔高度2000米以内工作场所无爆炸危险和破坏绝缘的酸性气体及导电尘埃

   冷却方式:自然冷却

   防护等级:IP12

   地震烈度:8度

   安装方式:柜体应垂至于地面,倾斜安装不得超过5度
