高压固态软启动的应用现场

发布时间:2017-07-25

浏览量:0

发布人:源创电气

    YHGQ系列高压固态软起装置(以下简称软起动装置)是采用新理念设计的高压电机软起动装置,主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成,可满足不同的电流及电压要求。

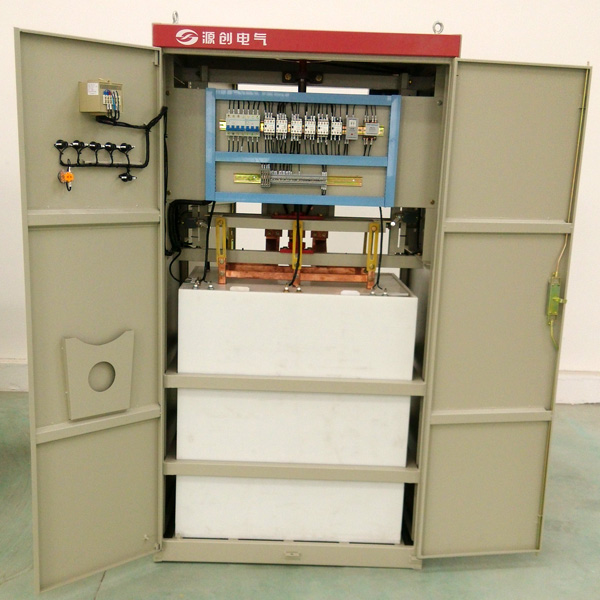

软启动


    产品广泛应用于额定电压3000—15000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用,是理想的高压电机起动及保护设备。

    设计结构

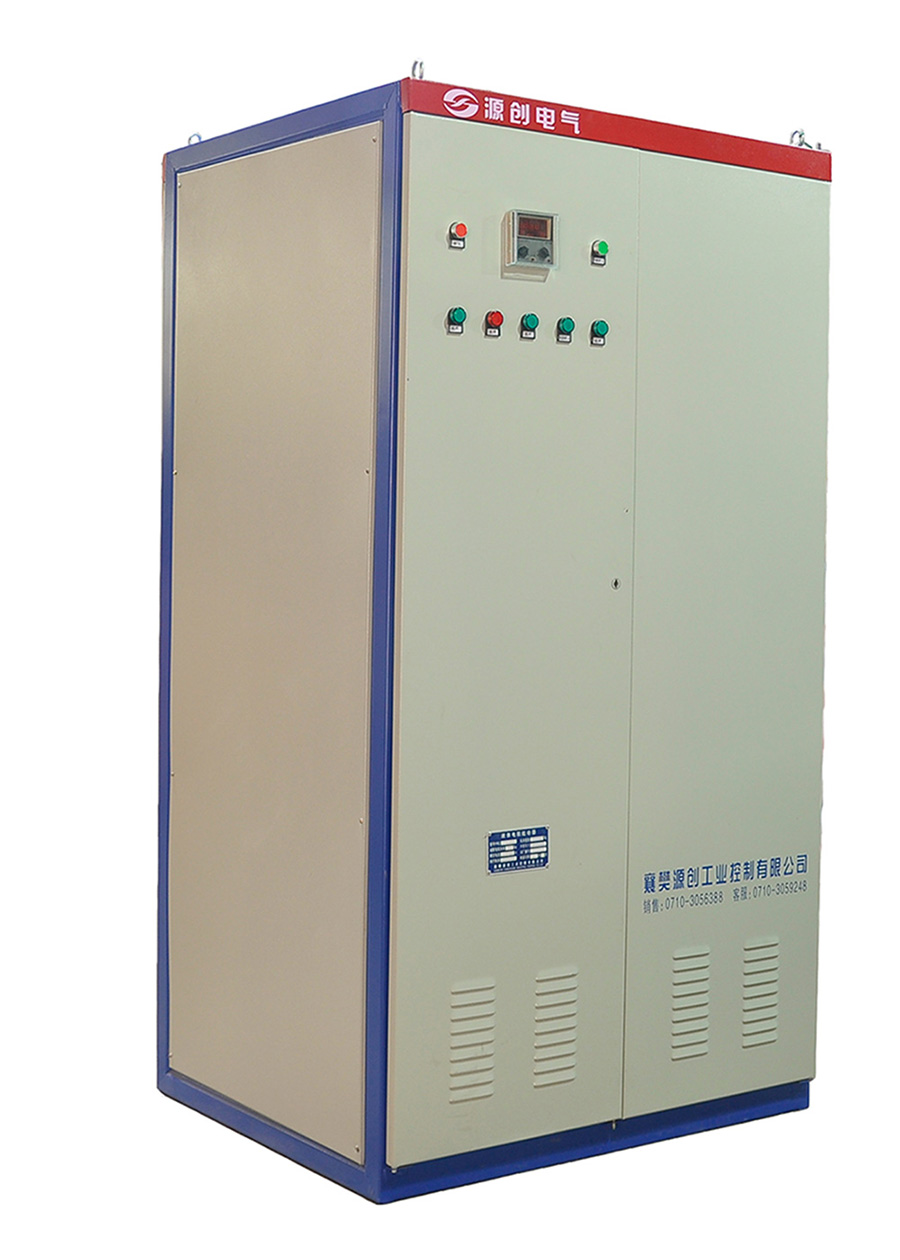

软启动

    完整的YHGQ系列软起动装置是一个标准的电机起动、保护装置,用来控制和保护高压交流电机。标准的YHGQ产品主要由以下部件组成:高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

    u 可控硅模块:每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求,     选择可控硅串联的数量不同。

    u 可控硅保护部件:主要包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

    u 光纤触发部件:采用强触发脉冲电路,保证触发的一致性和可靠性;利用光纤触发进行可靠高低压隔离。

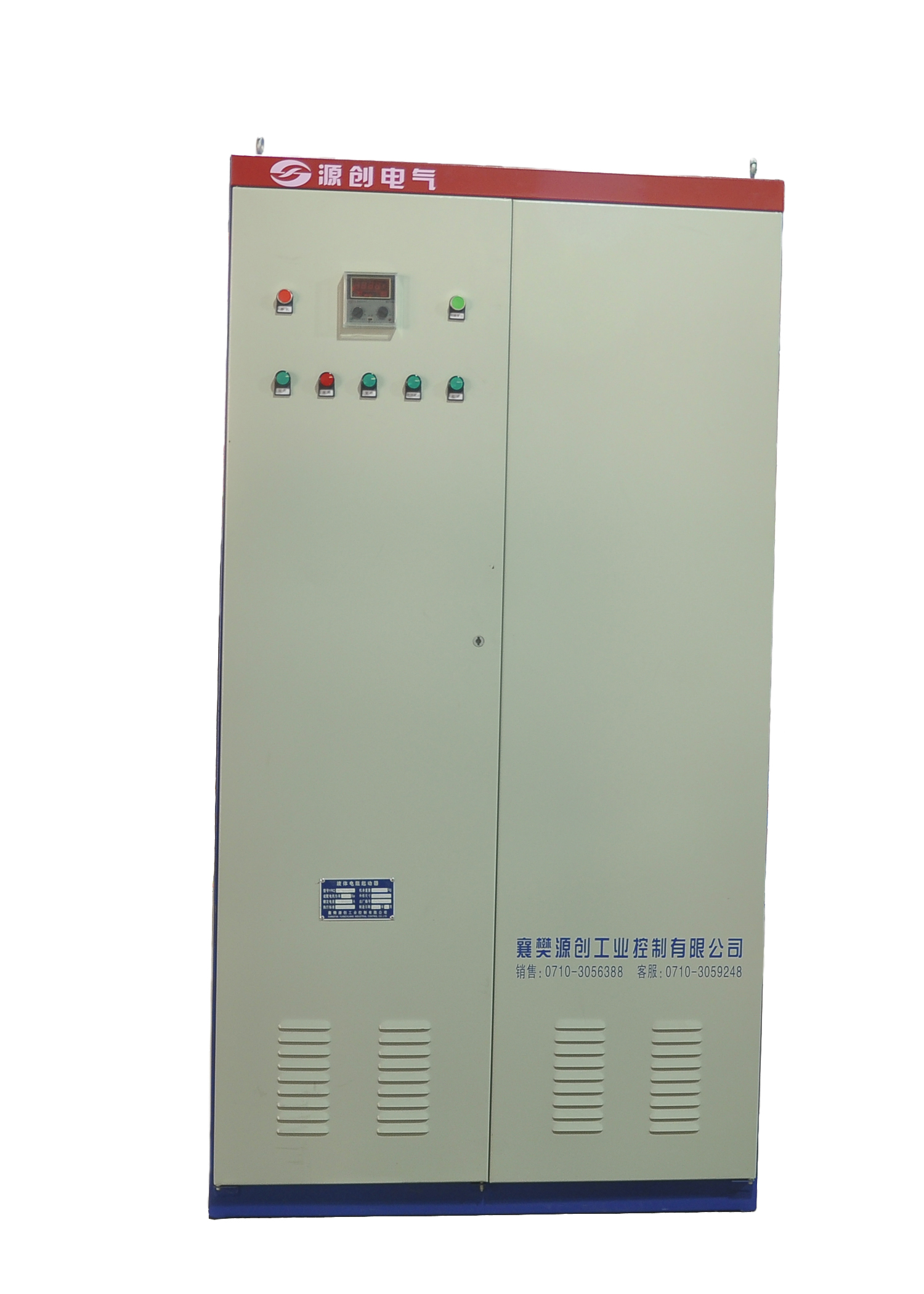

软起动

    u 真空开关部件:在起动完成后,三相真空旁路接触器自动吸合,电动机投入电网运行。

    u 信号采集与保护部件:通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集,主CPU控制并进行相应保护。

    u 系统控制与显示部件: 32位ARM核微控制器执行中心控制、LCD液晶\触摸屏显示,可显示三相电压、电流,故障信息、运行状态等。
软起动

    源于科技,创新不止。襄阳源创电气有限公司电话:13508662630.
