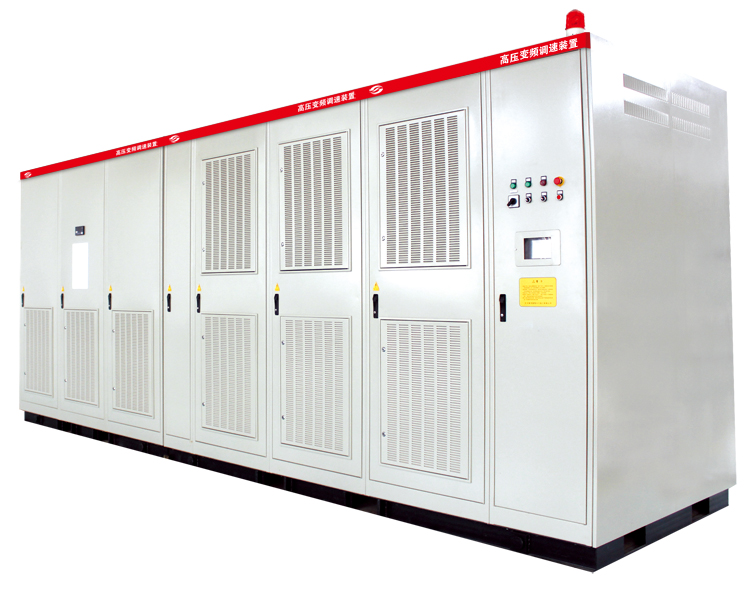

YBP高压变频调速系统采用直接“高-高”变换形式，为单元串联多电平拓扑结构，主体结构由多组功率模块串联而成，从而由各组低压叠加而产生需要的高压输出，它对电网谐波污染小，输入谐波畸变小于3%，直接满足IEEE519-1992的谐波抑制标准，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置；输出波形质量好，输出电压谐波畸变小于2%，不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，不必加输出滤波器，就可以使用普通的异步电机，变频装置10KV输出，每个系统共有24个功率单元，每8个功率单元串连构成一相。



    每个功率单元分别由输入变压器的一组副边供电，功率单元之间及变压器二次绕组之间相互绝缘，二次绕组采用星形折边接法，实现多重化，以达到降低输入谐波电流的目的。每个功率单元结构上完全一致，可以互换，其电路结构图如下，系统为基本的单相逆变电路，整流侧为二极管三相全桥， IGBT逆变桥的控制方式为PWM控制，并且有自动单元旁路功能。

    功率单元内器件承受的高电压为单元内直流母线的电压，可以直接使用低压功率器件，器件不必串联，不存在器件串联引起的均压问题，而且功率单元中采用的低压IGBT功率模块，驱动电路简单，技术成熟可靠，器件工作在低压状态，不易发生故障。

    单元旁路功能：当某个功率模块发生故障时自动旁路运行，变频装置不停机，但需降额使用，即在每个功率单元输出端之间并联旁路电路，当功率单元故障时，封锁该功率单元IGBT的触发信号，然后让旁路SCR导通，保证电机电流能通过，仍形成通路。这样能维持生产要求，大大提高了系统运行的可靠性。

    YBP变频器的功率单元为模块化设计，可以从机架上抽出，移动和更换，所有功率单元是完全一致的，如果某一单元由于故障而不能正常工作，可以在允许设备退出的时间用备用单元将其替换。即：在变频停机高压切断的情况下，拔掉故障单元的四根光纤；用扳手卸下故障单元的R、S、T、U、V五根连线；拆下故障单元与轨道的固定螺丝；将故障单元轻轻拿下，按拆卸相反的顺序将备用单元装上并接好即可。更换一个单元的时间只需5分钟。更换单元不须专用工具。



    逆变器侧采用高开关频率的IGBT器件，保证良好的输出波形。



    输入侧的隔离变压器能保护电机不受共模电压的影响。



    整个变频系统采用强迫风冷，冷却系统可靠，平均无故障时间≥变频装置本身，每一套冷却装置拆装方便，满足变频装置的安全可靠地运行。
